ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-S55

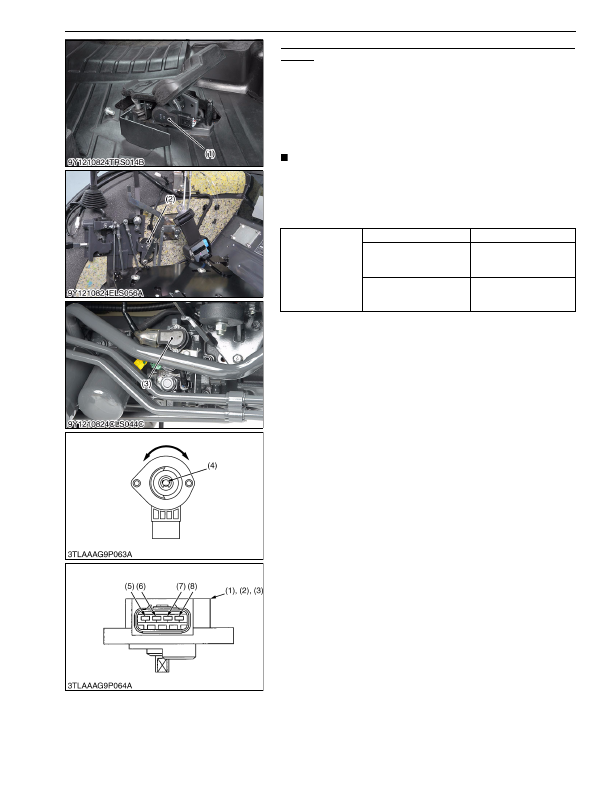

HST Pedal Sensor, Hand Throttle Sensor and Swashplate
Sensor

1. Measure the resistance between terminal

c

 (7) and

GND

 (8).

2. Measure the resistance between terminal

GND

 (8) and

a

 while

slowly turning the sensor shaft.

3. Measure the resistance terminal

GND

 (8) and

b

 (6) while slowly

turning the sensor shaft.

4. It is OK if the resistance value approximates to the value shown

in the table below.

NOTE

• When replacing the each sensor be sure to adjust the mode

"K" and "L".

(Reference)

• The  change  of  resistance  can  be  checking  easily  when  an

analog tester is employed.

9Y1210824ELS0050US0

Reference

Terminal

c

 – Terminal

GND

Approx. 1 kΩ

Terminal

GND

 – Terminal

a

Resistance is normal if

smoothly changing

Approx. 1 kΩ to 0 Ω

Terminal

GND

 – Terminal

b

Resistance is normal if

smoothly changing

Approx. 0 Ω to 1 kΩ

(1) HST Pedal Sensor

(2) Hand Throttle Lever Sensor

(3) Swashplate Position Sensor

(4) Sensor Shaft

(5) Terminal

a

(6) Terminal

b

(7) Terminal

c

(8) Terminal

GND
