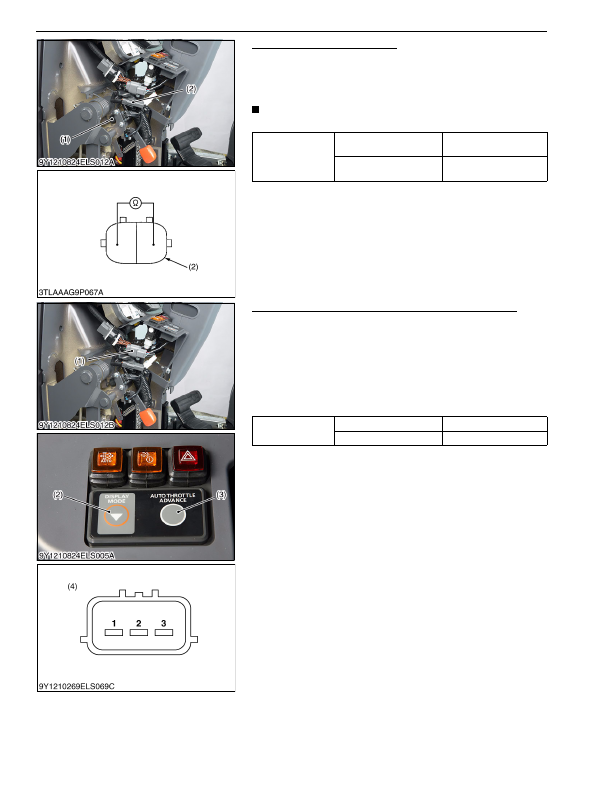

Cruise Control Release Switch; Display Mode Switch; Auto Throttle Advance Switch- Page 694

ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-S56

Cruise Control Release Switch

1. Disconnect the cruise control release switch connector (2).

2. Measure the resistance between connector terminal as shown

in the table below.

3. If the switch is damaged, replace it.

NOTE

• It is not necessary to adjust any kind of mode.

9Y1210824ELS0051US0

Display Mode Switch and Auto Throttle Advance Switch



Display Mode Switch

1. Measure the resistance between terminal

1

 and terminal

3

 while

pushing the display mode switch (2).

2. It is OK if 0 ohm is indicated.



Auto Throttle Advance Switch

1. Measure the resistance between terminal

2

 and terminal

3

 while

pushing the auto throttle advance switch (3).

2. It is OK if 0 ohm is indicated.

9Y1210824ELS0052US0

Reference between

connector terminal

When switch spring is

pushed

0 Ω

When switch spring is

released

Infinity

(1) Cruise Control Release Switch

(2) Connector of Switch Side

Resistance

Terminal

1

 – Terminal

3

Approx. 1 kΩ

Terminal

2

 – Terminal

3

Approx. 1 kΩ

(1) Display Mode Switch Connector

(2) Display Mode Switch

(3) Auto Throttle Advance Switch

(4) Connector of Switch Side
