ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-S57

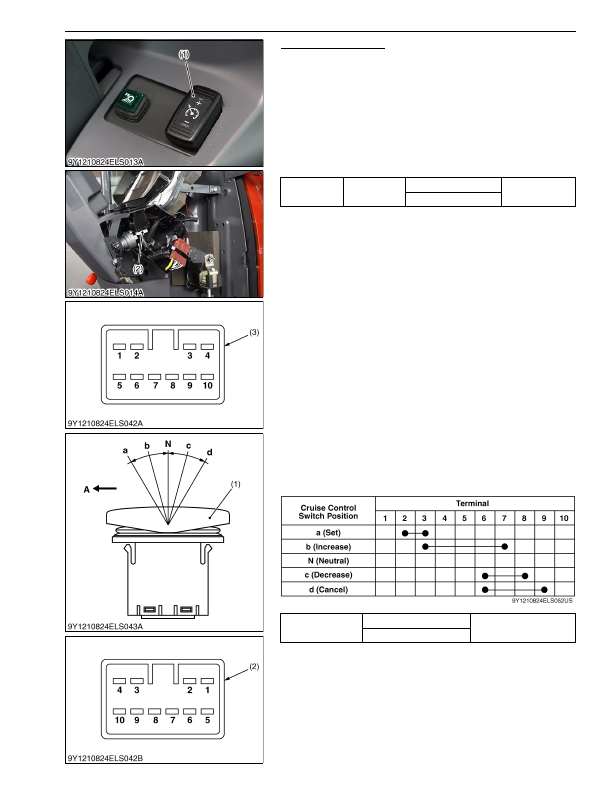

Cruise Control Switch

1. Remove the meter panel cover.

2. Disconnect the cruise control switch connector (2).

3. Remove the cruise control switch (1).

4. Perform the following check.

1) Connector Voltage

1. Turn on the main switch

"ON"

 position.

2. Measure  the  voltage  with  a  voltmeter  across  the  terminals

shown in the table below.

3. If  the  reference  value  as  shown  in  the  table  below  is  not

indicated, check the relating electric circuit.

9Y1210824ELS0053US0

2) Switch Continuity

1. Check the continuity across the terminals shown in the tables

below.

2. If  the  continuity  specified  below  is  not  indicated,  the  cruise

control switch is faulty.

9Y1210824ELS0054US0

Voltage

Main switch at

"ON"

Terminal

3

 – Chassis

Approx. battery

voltage

Terminal

6

 – Chassis

(1) Cruise Control Switch

(2) Cruise Control Switch Connector

(3) Connector of harness side

Resistance

Terminal

1

 – Terminal

5

Approx. 620 Ω

Terminal

4

 – Terminal

10

(1) Cruise Control Switch

(2) Connector of Switch Side

A : Forward Side
a:

Set Position

b:

Increase Position

N: Neutral
c:

Decrease

d:

Chancel
