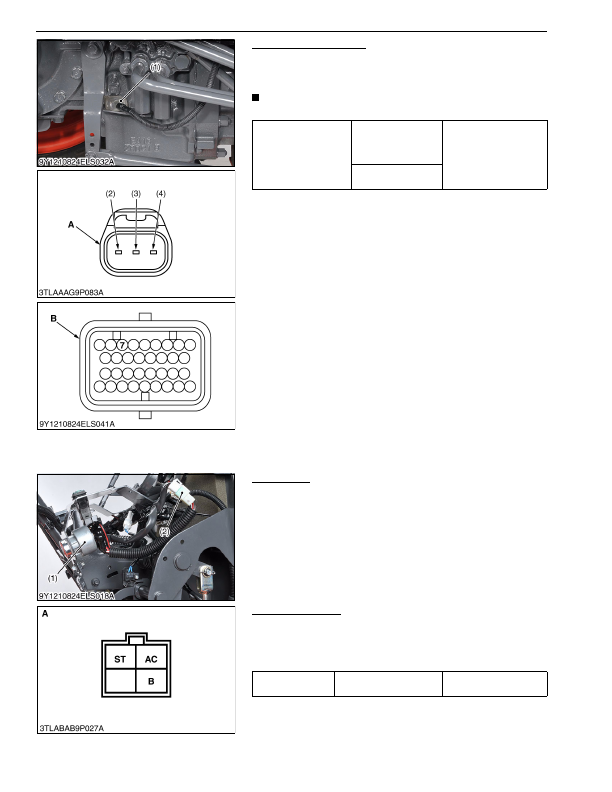

[6] STARTING SYSTEM; (1) Main Switch (ROPS Type); Traveling Speed Sensor- Page 698

ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-S60

Traveling Speed Sensor

1. Measure  the  resistance  between  terminal

7

  of  main  ECU

connector

B

 and terminal

2

 of sensor connector.

2. If 0 ohm is not indicated, the wiring harness is faulty.

NOTE

• It is not necessary to adjust any kind of mode.

9Y1210824ELS0058US0

[6] STARTING SYSTEM

(1)  Main Switch (ROPS Type)

Main Switch

1. Remove the panel cover.

2. Disconnect the main switch connector (2).

3. Perform the following checking.

9Y1210824ELS0059US0

Connector Voltage

1. Measure  the  voltage  across  the  connector

B

  terminal  and

chassis.

2. If the voltage differs from the battery voltage (11 to 14 V), the

wiring harness is faulty.

9Y1210824ELS0060US0

Resistance

Terminal

2

 of sensor

connector – Terminal

7

of main ECU

connector

B

0 Ω

Terminal

3

 of sensor

connector – Chassis

(1) Traveling Speed Sensor

(2) Terminal

1

(3) Terminal

2

(4) Terminal

3

A : Connector of Wire Harness Side
B : Main ECU Connector B (34P) of

Wire Harness Side

(1) Main Switch

(2) Main Switch Connector

Voltage

Connector

B

 terminal –

Chassis

Approx. battery voltage

A: Wire Harness Side Connector 4C

KiSC issued 03, 2016 A
