ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-S63

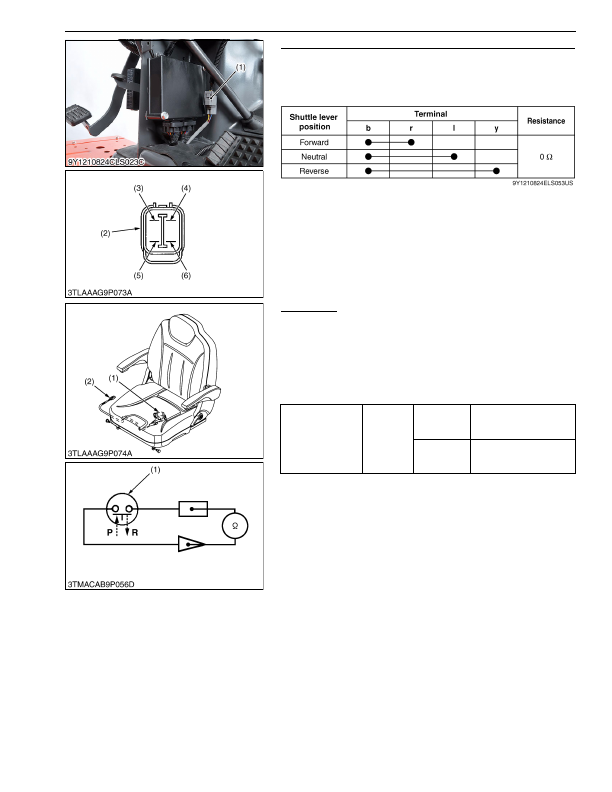

Shuttle Switch Continuity (For Manual Transmission and GST)

1. Remove the steering post under cover.

2. Disconnected the shuttle switch connector (1).

3. Measure  the  resistance  across  four  terminal  referring  to  the

table below.

4. If 0 ohm is not indicated, the shuttle switch is faulty.

9Y1210824ELS0068US0

Seat Switch

1. Disconnect the seat switch connector (2).

2. Check  the  continuity  with  an  ohmmeter  across  the  switch

terminals.

3. If it does not conduct or any value is indicated when the switch

is pushed (

"ON"

 seat), the switch is faulty.

4. If infinity is not indicated when the switch is released (

"OFF"

seat), the switch is faulty.

9Y1210824ELS0069US0

(1) Shuttle Switch

(2) Connector of Switch Side

(3) Terminal

b

(4) Terminal

y

(5) Terminal

l

(6) Terminal

r

Resistance (Across

switch terminals)

Reference

value

When switch

is pushed

"P"

0 Ω

When switch

is released

"R"

Infinity

(1) Seat Switch

(2) Seat Switch Connector

P:

Pushed

R: Released

KiSC issued 03, 2016 A
