(4) Starter; Seat Tilt Switch; Starter Motor B Terminal Voltage- Page 702

ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-S64

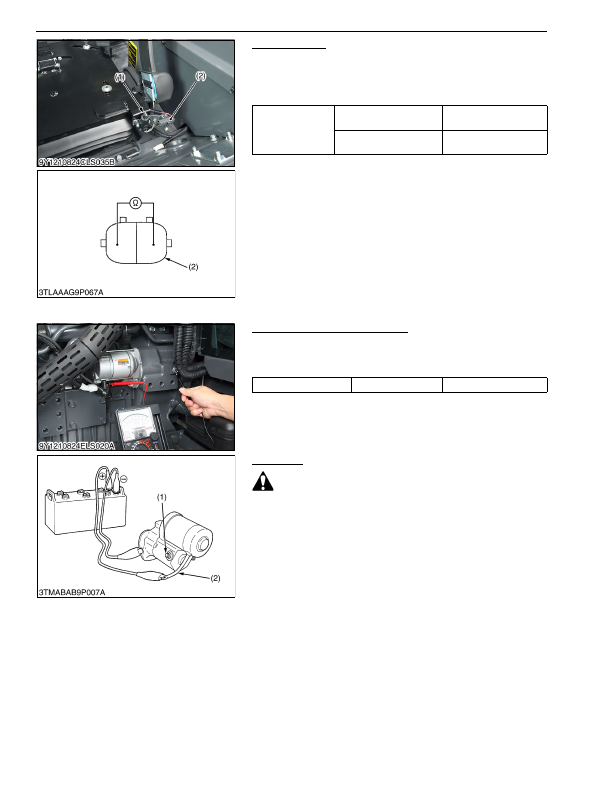

Seat Tilt Switch

1. Disconnect the seat tilt switch connector (2).

2. Measure the resistance between connector terminal as shown

in the table below.

3. If the switch is damaged, replace it.

9Y1210824ELS0070US0

(4) Starter

Starter Motor B Terminal Voltage

1. Measure the voltage across the

B

 terminal and chassis.

2. If the voltage differs from the battery voltage, check the battery's

cable.

9Y1210824ELS0071US0

Motor Test

 CAUTION

• Secure the starter to prevent it from jumping up and down

while testing the motor.

1. Disconnect the battery negative cable from the battery.

2. Disconnect  the  battery  positive  cable  and  the  leads  from  the

starter.

3. Remove the starter from the engine.

4. Disconnect the connecting lead (2) from the starter

C

 terminal

(1).

5. Connect  a  jumper  lead  from  the  connecting  lead  (2)  to  the

battery positive terminal post.

6. Connect a jumper lead momentarily between the starter motor

housing and the battery negative terminal post.

7. If the motor does not run, check the motor.

9Y1210824ELS0072US0

Reference between

connector terminal

When switch spring is

pushed

Infinity

When switch spring is

released

0 Ω

(1) Seat Tilt Switch

(2) Connector of Switch Side

Voltage

Factory specification

Approx. battery voltage

(1)

C

 Terminal

(2) Connecting Lead

KiSC issued 03, 2016 A
