ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-S65

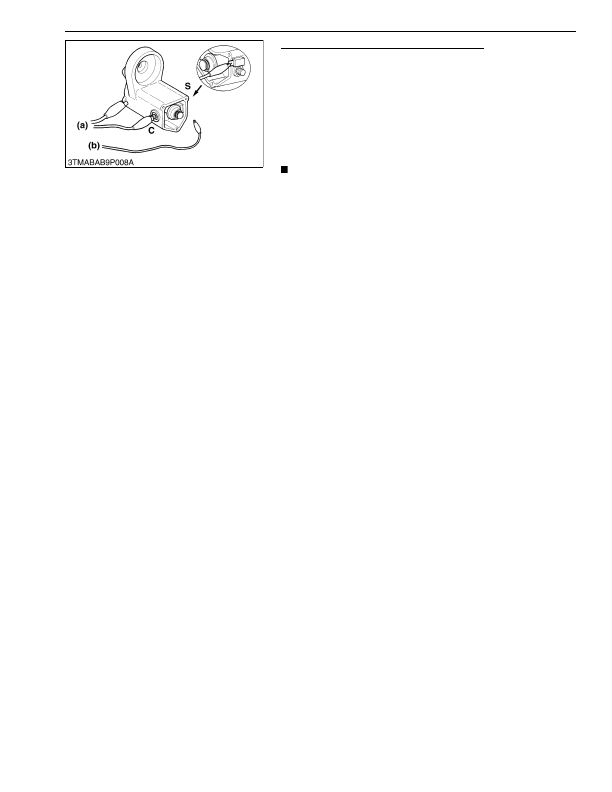

Magnet Switch Test (Pull-in, Holding Coils)

1. Remove the motor from the starter housing.

2. Prepare a 6 V battery for the test.

3. Connect jumper leads from the battery negative terminal to the

housing and the starter

C

 terminal.

4. The plunger should be attached and the pinion gear should pop

out when a jumper lead is connected from the battery positive

terminal to the

S

 terminal. It is a correct.

5. Disconnect the jumper lead to the starter

C

 terminal. Then the

pinion gear should remain popped out. It is a correct.

IMPORTANT

• Testing time must be 3 to 5 sec..

9Y1210824ELS0073US0

(a) To Negative Terminal

(b) To Positive Terminal
