ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-S71

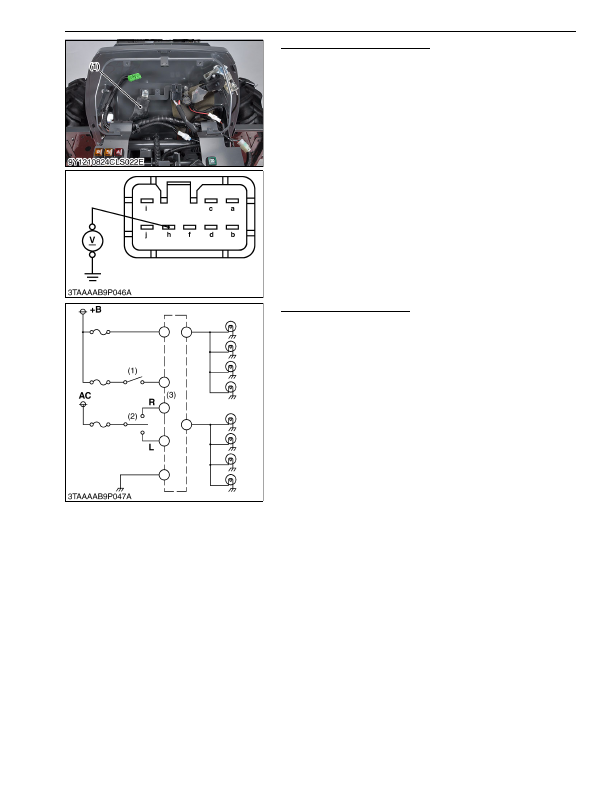

Flasher Unit Connector Voltage

1. Remove the instrument panel.

2. Disconnect the connector from the flasher unit (1).

3. Measure the voltage with a voltmeter across the h terminal and

chassis.

4. If the voltage differ from the battery voltage, the wiring harness

is faulty.

9Y1210824ELS0090US0

Flasher Unit Actuation Test

1. Set the hazard switch to the

"ON"

 position, and make sure the

hazard light gives 60 to 85 flashes for a minute.

2. With  the  main  switch  and  the  hazard  switch  at  the

"ON"

positions, respectively, move the turn signal switch to the left.

Make sure that the right-hand light stays on and the left-hand

light gives flashes earlier (by about 20 flashes) than when the

hazard lamp is activated. Then move the turn signal switch to

the right and make sure the corresponding actions take place.

3. Now set the main switch to the

"ON"

 position and move the turn

signal  switch  alone.  Make  sure  the  same  actions  as  above

result.

4. If both the hazard switch and the turn signal switch function but

the above actions do not take place, replace the flasher unit with

new one.

9Y1210824ELS0091US0

(1) Flasher Unit

a : Frame Earth
b : Hazard Input
c : Vacant
d : Turn Signal (Left) Input
f :

Turn Signal (Right) Output

h : Battery
i :

Turn Signal (Left) Output

j :

Turn Signal (Right) Input

(1) Hazard Switch

(2) Turn Signal Switch

(3) Flasher Unit
