[11] GAUGES; Checking Fuel Level Sensor; Coolant Temperature Sensor Continuity- Page 712

ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-S74

[11] GAUGES

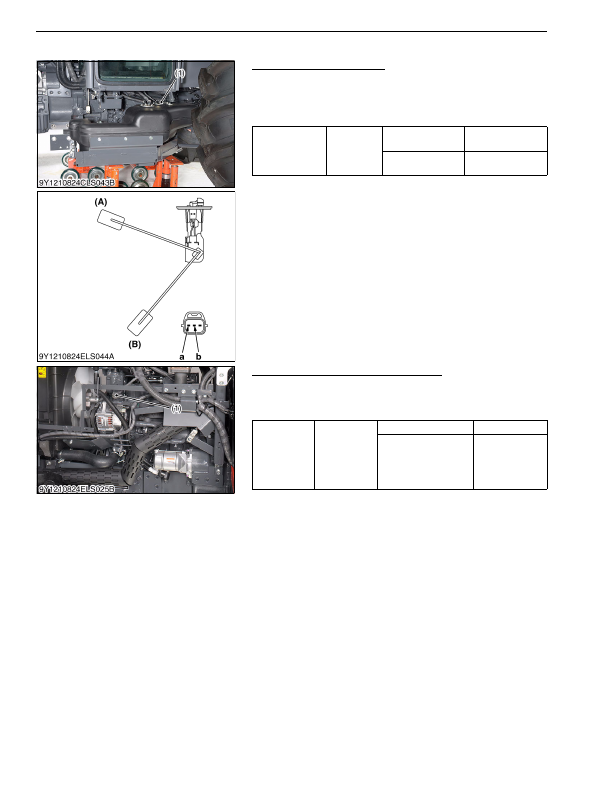

Checking Fuel Level Sensor

1. Remove the fuel level sensor from the fuel tank.

2. Measure the resistance with an ohmmeter across the terminal

a

and terminal

b

.

3. If the measurement is not indicated, the sensor is faulty.

9Y1210824ELS0097US0

Coolant Temperature Sensor Continuity

1. Measure  the  resistance  across  the  sensor  terminal  and  the

chassis.

2. If the measurement is not indicated, the sensor is faulty.

9Y1210824ELS0098US0

Resistance

(Sensor terminal

a

 – terminal

b

)

Factory

specification

Float at uppermost

position

3.0 to 5.0 Ω

Float at lowermost

position

107.5 to 112.5 Ω

(1) Fuel Unit

(A) Float at Uppermost Position
(B) Float at Lowermost Position
a: Terminal

1

b: Terminal

2

Resistance

(sensor

Terminal

1

 –

Terminal

2

)

Reference

value

Temperature

Resistance

−20 °C (−4 °F)

20 °C (68 °F)

80 °C (176 °F)

100 °C (212 °F)

120 °C (248 °F)

13.54 to 16.63 kΩ

2.28 to 2.63 kΩ

0.30 to 0.33 kΩ

0.1836 kΩ

0.1108 kΩ

(1) Coolant Temperature Sensor

KiSC issued 03, 2016 A
