(4) Fuel Pump; Connector Voltage; Pump Actuation Test- Page 716

ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-S78

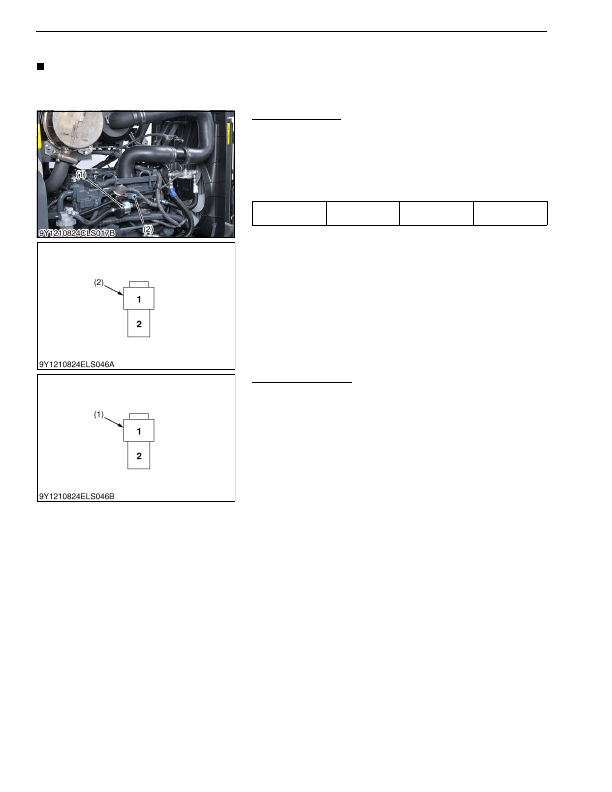

(4) Fuel Pump

NOTE

• Firstly check the connector voltage, secondly check the other wires continuity, then finally check the

pump resistance.

9Y1210824ELS0106US0

Connector Voltage

1. Disconnect the connector, and turn the main key switch

"ON"

position.

2. Measure  the  voltage  with  a  voltmeter  across  the  terminals

shown in the table below.

3. If  the  reference  value  is  not  indicated  as  shown  in  the  table

below, check the relating electric circuit.

9Y1210824ELS0107US0

Pump Actuation Test

1. Connect a jumper lead from the terminal

1

 to the battery positive

terminal post.

2. Connect  a  jumper  lead  from  the  terminal

2

  to  the  battery

negative terminal post.

3. If the pump does not work, pump is faulty.

9Y1210824ELS0108US0

Voltage

Main switch at

"ON"

Terminal

1

 –

chassis

Approx. battery

voltage

(1) Fuel Pump

(2) Connector (Harness Side)

(1) Connector (Pump Side)
