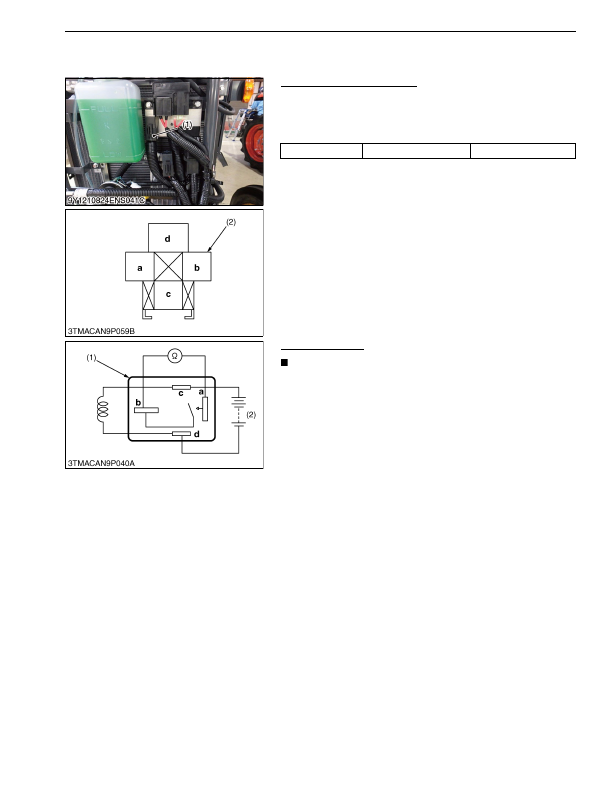

[13] CCV HEATER

(1) CCV Relay

Checking Connector Voltage

1. Measure the voltage with a voltmeter across the battery terminal

and chassis as table below.

2. If the voltage differs from the battery voltage, the wiring harness

or fuse is faulty.

9Y1210824ELS0166US0

Functional Check

NOTE

• The relays described here are used same ones so that

these are interchangeable.

1. Apply battery voltage across the terminals

c

 and

d

, and check

for continuity across the terminals

a

 and

b

.

2. If  continuity  is  not  established  across  the  terminals

a

  and

b

,

replace it.

9Y1210824ELS0078US0

Voltage

Terminal

d

 – Chassis

Approx. battery voltage

(1) CCV Relay

(2) Connector (Wire Harness side)

(1) Connector (Relay)

(2) Battery
