Brush Holder; Armature Coil; Field Coil- Page 733

ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-S95

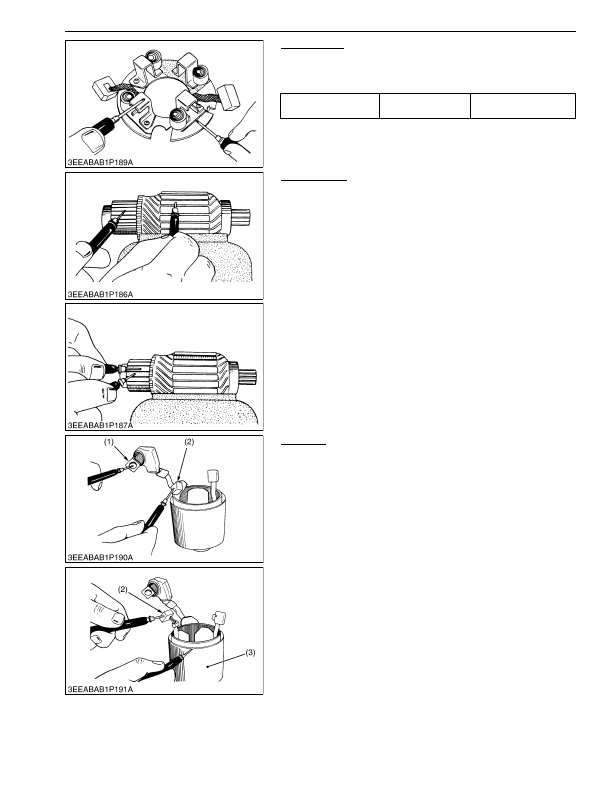

Brush Holder

1. Check  the  continuity  across  the  brush  holder  and  the  holder

support with an ohmmeter.

2. If it conducts, replace the brush holder.

9Y1210824ELS0161US0

Armature Coil

1. Check the continuity across the commutator and armature coil

core with an ohmmeter.

2. If it conducts, replace the armature.

3. Check the continuity across the segments of the commutator

with an ohmmeter.

4. If it does not conduct, replace the armature.

9Y1210824ELS0162US0

Field Coil

1. Check the continuity across the lead (1) and brush (2) with an

ohmmeter.

2. If it does not conduct, replace the yoke assembly.

3. Check the continuity across the brush (2) and yoke (3) with an

ohmmeter.

4. If it conducts, replace the yoke assembly.

9Y1210824ELS0163US0

Resistance

Brush holder –

Holder support

Infinity

(1) Lead

(2) Brush

(3) Yoke
