[2] ALTERNATOR; Slip Ring; Brush Wear- Page 734

ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-S96

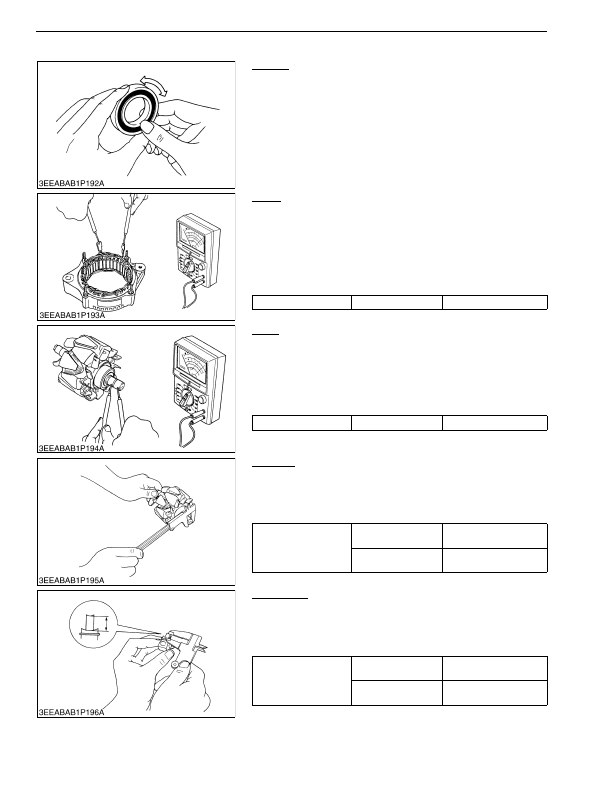

[2] ALTERNATOR

Bearing

1. Check the bearing for smooth rotation.

2. If it does not rotate smoothly, replace it.

9Y1210824ELS0142US0

Stator

1. Measure the resistance across each lead of the stator coil with

an ohmmeter.

2. If the measurement is not within factory specification, replace it.

3. Check the continuity across each stator coil lead and core with

an ohmmeter.

4. If  the  measurement  is  not  within  the  factory  specifications,

replace it.

9Y1210824ELS0143US0

Rotor

1. Measure the resistance across the slip rings with an ohmmeter.

2. If the resistance is not the factory specification, replace it.

3. Check  the  continuity  across  the  slip  ring  and  core  with  an

ohmmeter.

4. If  the  measurement  is  not  within  the  factory  specifications,

replace it.

9Y1210824ELS0144US0

Slip Ring

1. Check the slip ring for score.

2. If scored, correct with an emery paper or on a lathe.

3. Measure the O.D. of slip ring with vernier calipers.

4. If the measurement is less than the allowable limit, replace it.

9Y1210824ELS0145US0

Brush Wear

1. Measure the brush length with vernier calipers.

2. If the measurement is less than allowable limit, replace it.

3. Make sure that the brush moves smoothly.

4. If the brush is damaged, replace it.

9Y1210824ELS0146US0

Resistance

Factory specification

Less than 1.0 Ω

Resistance

Factory specification

2.9 Ω

Slip ring O.D.

Factory specification

14.4 mm

0.567 in.

Allowable limit

14.0 mm

0.551 in.

Brush length

Factory specification

10.5 mm

0.413 in.

Allowable limit

8.4 mm

0.331 in.

KiSC issued 03, 2016 A
