ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-S97

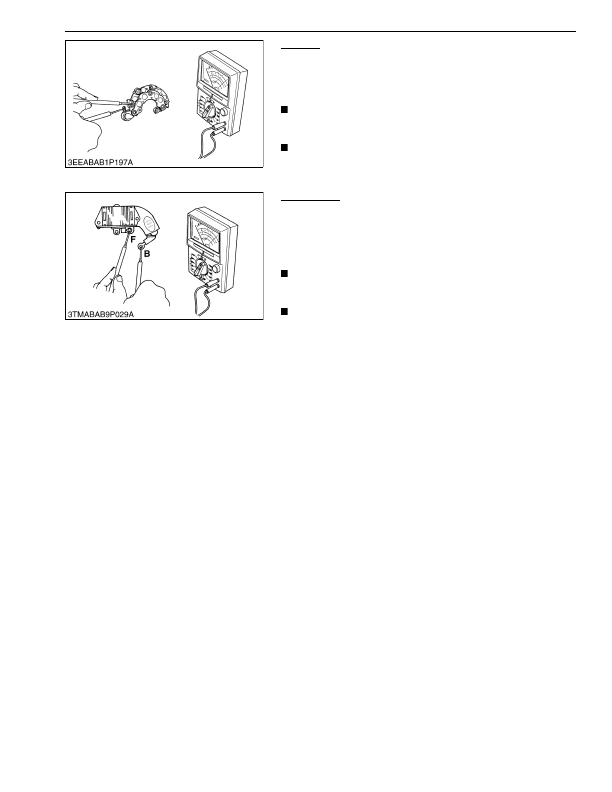

Rectifier

1. Check  the  continuity  across  each  diode  of  rectifier  with  an

analog ohmmeter. Conduct the test in the (R × 1) setting.

2. The rectifier is normal if the diode in the rectifier conducts in one

direction and does not conduct in the reverse direction.

IMPORTANT

• Do not use a 500 V megohmmeter for measuring because it

will destroy the rectifier.
NOTE

• Do not use an auto digital multimeter. Because it's very

hard to check the continuity of rectifier by using it.

9Y1210824ELS0147US0

IC Regulator

1. Check the continuity across the

B

 terminal and the

F

 terminal of

IC regulator with an analog ohmmeter. Conduct the test in the

(R × 1) setting.

2. The IC regulator is normal if the IC regulator conducts in one

direction and does not conduct in the reverse direction.

IMPORTANT

• Do not use a 500 V megohmmeter for measuring because it

will destroy the IC regulator.
NOTE

• Do not use an auto digital multimeter. Because it is very

hard to check the continuity of IC regulator by using it.

9Y1210824ELS0148US0

KiSC issued 03, 2016 A
