CABIN

L3560, L4060, L4760, L5060, L5460, L6060, WSM

10-M3

[2] SYSTEM CONTROL

1) Selection of recirculated air (7) or fresh air (5) is done with door D1.

Each time the mode switch (2) is pressed, the air flow position changes for

"RECIRCULATION"

 or

"FRESH AIR"

.

An indicator light will light up when the switch is set to

"RECIRCULATION"

 position. And the indicator light will be off

when the switch is set to

"FRESH AIR"

 position.



RECIRC

By setting the switch to

"RECIRCULATION"

 position, the door D1 (6) shuts the flesh air inlet port. Air inside the

cabin is recirculated.



FRESH

By setting the switch to

"RECIRCULATION"

 position, door D1 opens the flesh air inlet port. Outside air comes

into cabin.

2) Temperature control of outlet air is done with door D2.



COOL

By setting the temperature control dial (1) in control panel to

COOL

 position, door D2 (10) is moved to close water

valve. The air flows to air outlet (12) side without passing the heater core.



WARM

By moving the temperature lever to

WARM

 position door D2 is moved to open water valve. The air flows to door

outlet (12) side passing through the heater core.

9Y1210824CAM0002US0

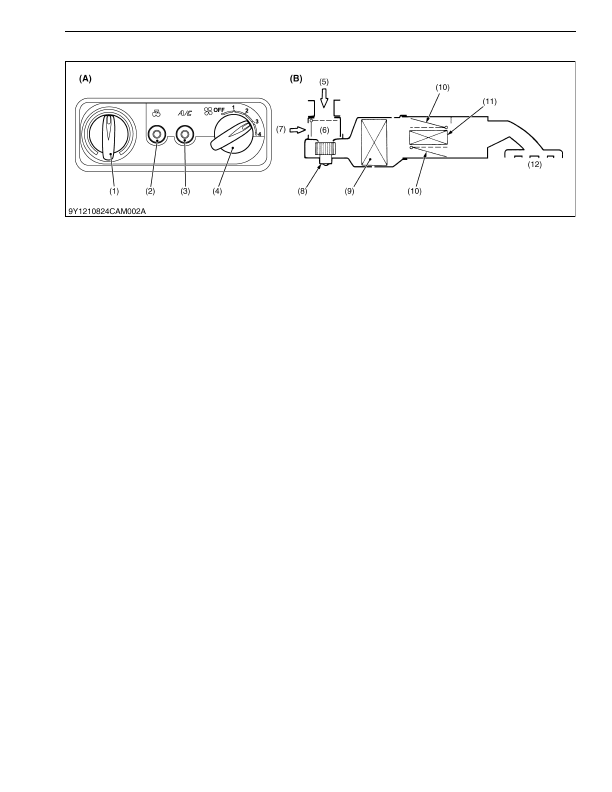

(1) Temperature Control Dial

(2) Mode Switch

(3) Air Conditioner Switch with

Indicator Light

(4) Blow Switch

(5) Fresh Air

(6) Air Intake Door D1

(7) Recirculated Air

(8) Blower

(9) Evaporator

(10) Temperature Door D2

(Air Mixed Door)

(11) Heater

(12) Air Outlet

(A) Control Plate
(B) Block Diagram of Air Flow

Passage
