CABIN

L3560, L4060, L4760, L5060, L5460, L6060, WSM

10-S24

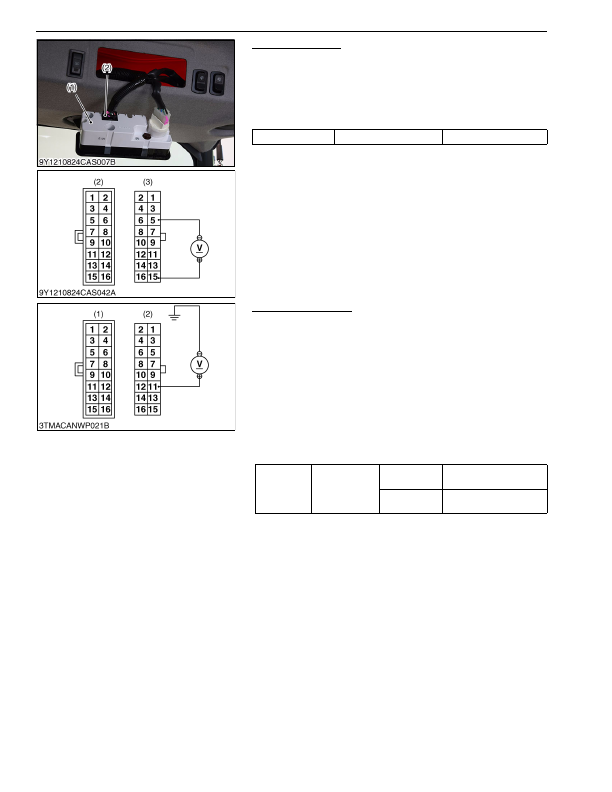

Connector Voltage

1. Disconnect the

16P

 connector (2) from control panel switch.

2. Turn the main switch to

"ON"

 position.

3. Measure the voltage with a voltmeter across the terminal

15

 and

terminal

5

.

4. If the voltage differs from the battery voltage, the wiring harness,

A/C relay or fuse is faulty.

9Y1210824CAS0053US0

A/C Switch Checking

1. Measure the voltage with a voltmeter across the terminal

11

 and

chassis.

2. Turn the main switch to

"ON"

 position.

3. Turn the blower switch to

"ON"

 position.

4. Press  the  air  conditioner  switch  to  set  it  to

"OFF"

  position

(indicator:  OFF),  and  then  measure  a  voltage  using  a  circuit

tester.

5. Press  the  air  conditioner  switch  to  set  it  at

"ON"

  position

(indicator:  ON),  and  then  measure  a  voltage  using  a  circuit

tester.

6. If a measured voltage does not comply with the values in the

table below, the control panel, wiring harness or fuse is faulty.

9Y1210824CAS0054US0

Voltage

Terminal

15

 – Terminal

5

Approx. battery voltage

(1) Control Panel

(2)

16P

 Connector (Switch Side)

(3)

16P

 Connector (Wire Harness Side)

Voltage

Terminal

11

 –

Chassis

A/C switch at

ON

Approx. battery voltage

A/C switch at

OFF

Approx. 1 V

(1)

16P

 Connector (Switch Side)

(2)

16P

 Connector (Wire Harness Side)
