(4) Blower Motor; (5) Temperature Motor; Blower Motor Test- Page 770

CABIN

L3560, L4060, L4760, L5060, L5460, L6060, WSM

10-S27

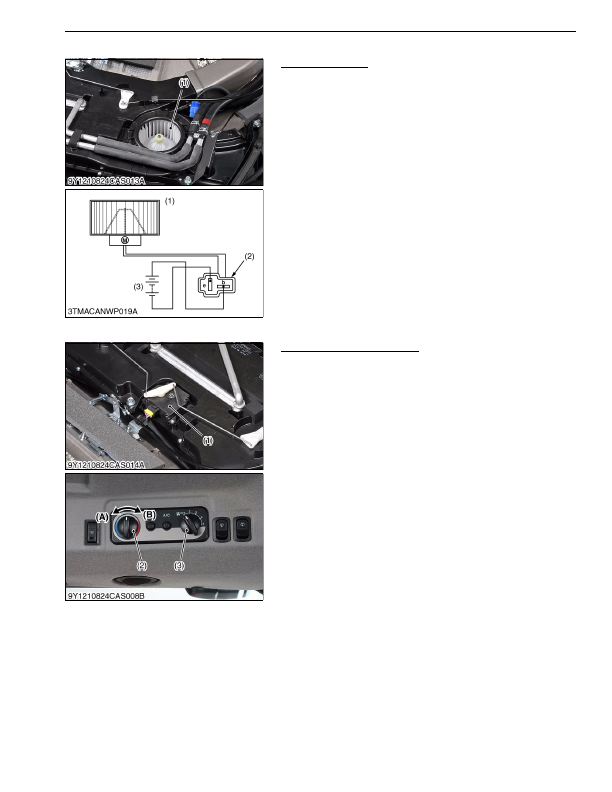

(4) Blower Motor

Blower Motor Test

1. Remove the outer roof.

2. Turn the blower motor (1) by hand and check whether it turns

smoothly.

3. Disconnect the

2P

 connector (2) of blower motor (1).

4. Connect  a  jumper  lead  from  battery  (3)  positive  terminal  to

connector terminal

2

.

5. Connect  a  jumper  lead  from  battery  negative  terminal  to

connector terminal

1

 momentarily.

6. If the blower motor does not run, check the motor.

9Y1210824CAS0058US0

(5) Temperature Motor

Temperature Motor Checking

1. Remove the outer roof.

2. Check whether the temperature control dial (2) is damaged.

(See page 10-S23.)

3. Turn the main switch to

"ON"

 position.

4. Turn the blower switch (3) at

1

 position.

5. Turn the temperature control dial from

"COOL"

 position

(A)

 to

"WARM"

  position

(B)

.  At  the  time,  make  sure  the  motor  is

operating.

6. If the motor does not operate, replace it.

9Y1210824CAS0059US0

(1) Blower Motor

(2)

2P

 Connector (Blower Motor Side)

(3) Battery (12 V)

b:

Terminal 2

e:

Terminal 1

(1) Temperature Motor

(2) Temperature Control Dial

(3) Blower Switch

(A) COOL
(B) WARM

KiSC issued 03, 2016 A
