CABIN

L3560, L4060, L4760, L5060, L5460, L6060, WSM

10-S45

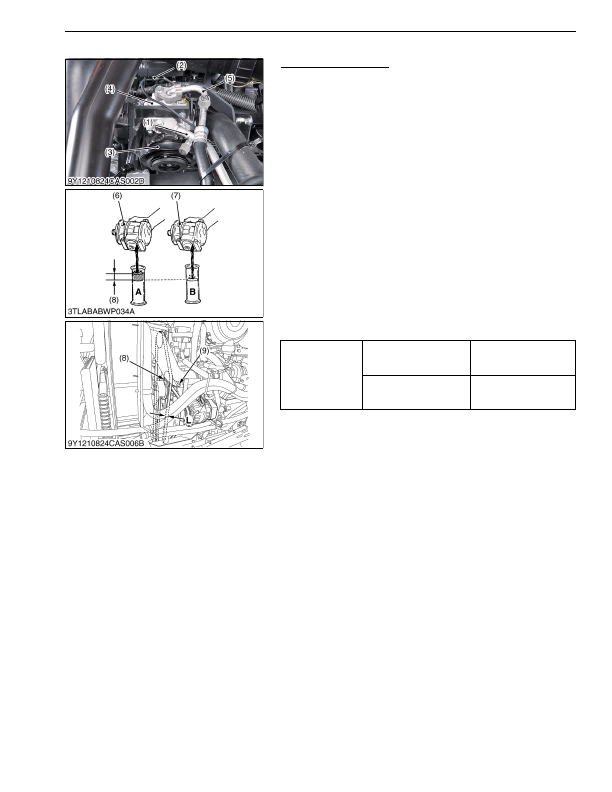

(2)  Removing Compressor Assembly

Compressor Assembly

1. Discharge the refrigerant from the system. (See page 10-S17.)

2. Disconnect  the  low  pressure  pipe  (suction)  (1)  and  high

pressure pipe (discharge) (5) from the compressor, then cap the

open fitting immediately to keep moisture out of the system.

3. Disconnect the

1P

 connector (2) of magnetic clutch.

4. Remove the air conditioner belt (3) and remove the compressor

(4) with stay.

(When reassembling)

• After  reassembling  the  compressor,  be  sure  to  adjust  the  air

conditioner  belt  tension  and  recharge  the  refrigerant  to  the

system. (See page G-29, 10-S17.)

• Apply compressor oil (DENSO CO. ND-OIL8 or equivalent) to

the O-rings and be careful not to damage them.

•

"S"

 letter is marked on the compressor for connecting the low

pressure pipe (suction side).

•

"D"

 letter is marked on the compressor for connecting the high

pressure pipe (discharge side).

• When replacing the compressor with a new one, meet the oil

amount with old one.

• Push on the belt between the pulleys with a finger. Deflection

"L"

  of  10  to  12  mm  (0.40  to  0.48  in.)  under  a  98  N  (10  kgf,

22 lbs) load is appropriate.

9Y1210824CAS0074US0

Tightening torque

High pressure pipe and low

pressure pipe mounting

screw

7.9 to 11 N·m

0.80 to 1.2 kgf·m

5.8 to 8.6 lbf·ft

Compressor mounting

screws

25 to 29 N·m

2.5 to 3.0 kgf·m

18 to 21 lbf·ft

(1) Low Pressure Pipe

(2)

1P

 Connector (Magnetic Clutch)

(3) Air Conditioner Belt

(4) Compressor

(5) High Pressure Pipe 1

(6) New Compressor

(7) Old Compressor

(8) Remove the Excess Oil (

A-B

)

(9) Adjusting Bolt

A: Oil Flow New Compressor
B: Oil Flow Replace Compressor
L:

Deflection
(10 to 12 mm (0.40 to 0.48 in.))

KiSC issued 03, 2016 A
