(7) Wiper Motor; Front Wiper Motor- Page 799

CABIN

L3560, L4060, L4760, L5060, L5460, L6060, WSM

10-S56

(7) Wiper Motor

Front Wiper Motor

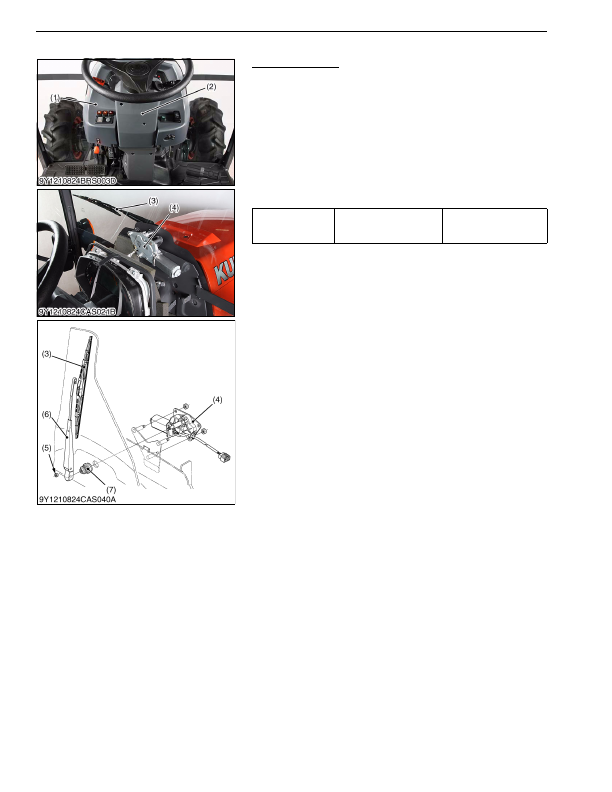

1. Remove the steering post covers (2) and steering post under

cover.

2. Remove the meter panel (1).

3. Disconnect the front wiper motor

4P

 connector.

4. Remove the wiper arm mounting nut (5) and wiper arm (6).

5. Remove the wiper link cap (7).

6. Remove the front wiper motor (4).

(When reassembling)

• When  attaching  the  wiper  arm  (6)  to  the  wiper  motor  (4),

assemble so that the wiper wipes symmetrically on the left and

right (bilateral symmetry).

9Y1210824CAS0096US0

Tightening torque

Wiper arm mounting nut

6.4 to 9.3 N·m

0.65 to 0.95 kgf·m

4.7 to 6.8 lbf·ft

(1) Meter Panel

(2) Steering Post Cover

(3) Wiper Blade

(4) Front Wiper Motor

(5) Nut

(6) Wiper Arm

(7) Wiper Link Cap

KiSC issued 03, 2016 A
