[3] SERVICING; Rear Wiper Motor; Adjusting Shim Size- Page 800

CABIN

L3560, L4060, L4760, L5060, L5460, L6060, WSM

10-S57

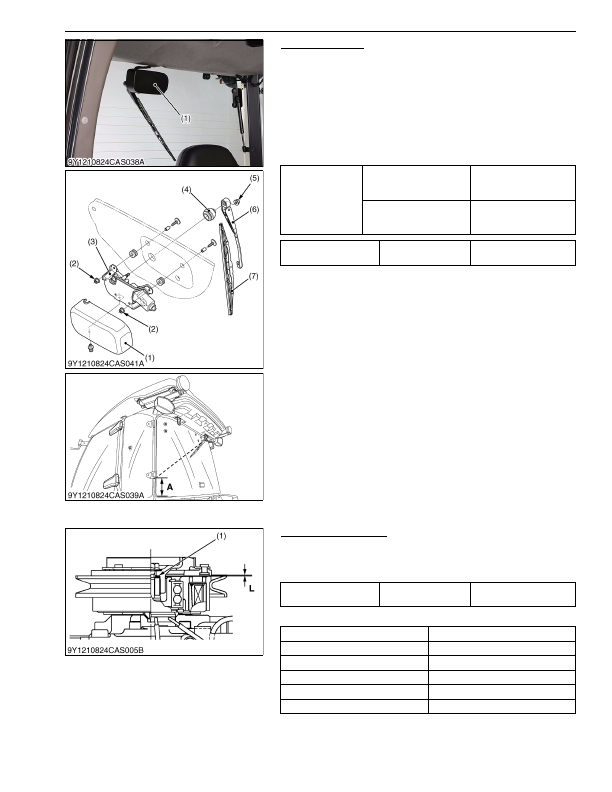

Rear Wiper Motor

1. Remove the cover (1).

2. Disconnect the rear wiper motor

4P

 connector.

3. Remove the wiper arm mounting nut (5) and wiper arm (6).

4. Remove the wiper link cap (4).

5. Remove the rear wiper motor mounting screws (2).

6. Remove the rear wiper motor (3).

(When reassembling)

• Attach  the  wiper  arm  (6)  to  the  wiper  motor  (3)  so  that  the

dimension

A

 is 100 mm (3.94 in.) as shown in the figure.

9Y1210824CAS0097US0

[3] SERVICING

Adjustment of Air Gap

1. Measure the air gap with a feeler gauge.

2. When  the  measurement  value  comes  off  from  factory

specification, adjustment shim (1) is added or deleted.

(Reference)

9Y1210824CAS0098US0

Tightening torque

Wiper arm mounting nut

6.4 to 9.3 N·m

0.65 to 0.95 kgf·m

4.7 to 6.8 lbf·ft

Rear wiper motor mounting

screw

4.9 to 6.9 N·m

0.50 to 0.70 kgf·m

2.6 to 5.1 lbf·ft

Distance

"A"

Factory specification

100 mm

3.94 in.

(1) Cover

(2) Wiper Motor Mounting Screw

(3) Rear Wiper Motor

(4) Wiper Link Cap

(5) Nut

(6) Wiper Arm

(7) Wiper Blade

Air gap (

L

)

Factory specification

0.20 to 0.45 mm

0.0079 to 0.017 in.

Adjusting Shim Size

Code No.

0.10 mm (0.0039 in.)

T1065-87340

0.15 mm (0.0059 in.)

T1065-87350

0.40 mm (0.016 in.)

T1065-87360

0.60 mm (0.024 in.)

T1065-87370

1.00 mm (0.0394 in.)

T1065-87380

(1) Shim

L:

Air Gap

KiSC issued 03, 2016 A
