Trailer Wiring Harness

For vehicles not equipped with heavy-duty
trailering, a harness is secured underneath
the left side of the vehicle, next to the spare
tire. The harness requires the installation of
a trailer connector, which is available
through your dealer. The seven-wire harness
contains the following trailer circuits:

.

Yellow: Left stop/turn signal

.

Green: Right stop/turn signal

.

Brown: Taillamps/parking lamps

.

Black: Ground

.

Gray: Back-up lamps

.

Orange: Battery feed

.

Blue: Trailer brake

To help charge a remote (non-vehicle)
battery, press the Tow/Haul Mode button
on the center stack. If the trailer is too light
for Tow/Haul Mode, turn on the headlamps
to help charge the battery.

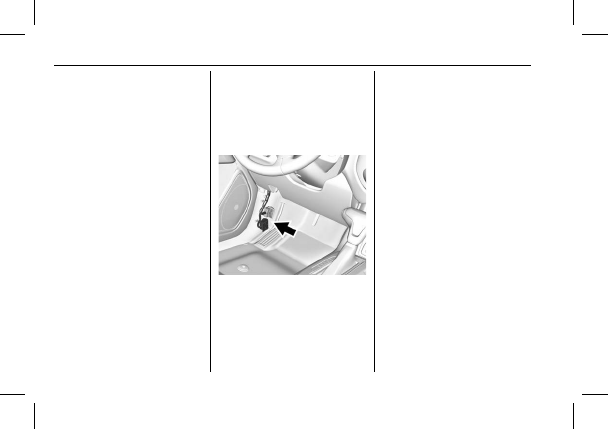

Trailer Brake Control Wiring Harness

A four-wire harness, without connector, is
secured behind the left side kick panel. The
harness contains the following circuits:

.

Red/Green: Battery feed

.

Black: Ground

.

White/Blue: Brake signal to controller

.

Blue: Trailer Brake power to trailer
connector

To remove the left side kick panel, start at
the front of the panel pulling toward the
rear of the vehicle and lift upward to
disengage the integral clips.

Turn Signals When Towing a Trailer

When properly connected, the trailer turn
signals will illuminate to indicate the vehicle
is turning, changing lanes, or stopping.
When towing a trailer, the arrows on the
instrument cluster will illuminate even if the
trailer is not properly connected or the bulbs
are burned out.

Tow/Haul Mode

For instructions on how to enter Tow/Haul
Mode, see

Tow/Haul Mode

0

194

.

Tow/Haul assists when pulling a heavy
trailer or a large or heavy load.

Tow/Haul Mode is designed to be most
effective when the vehicle and trailer
combined weight is at least 75% of the
vehicle's Gross Combined Weight Rating
(GCWR). See

“

Weight of the Trailer

”

under

Trailer Towing

0

223

.

Tow/Haul Mode is most useful when towing
a heavy trailer or carrying a large or
heavy load:

.

through rolling terrain.
