Passenger compartment fuse panel/Smart Junction Box (SJB); Fuse Amp; Passenger Compartment Fuse- Page 196

Passenger compartment fuse panel/Smart Junction Box (SJB)

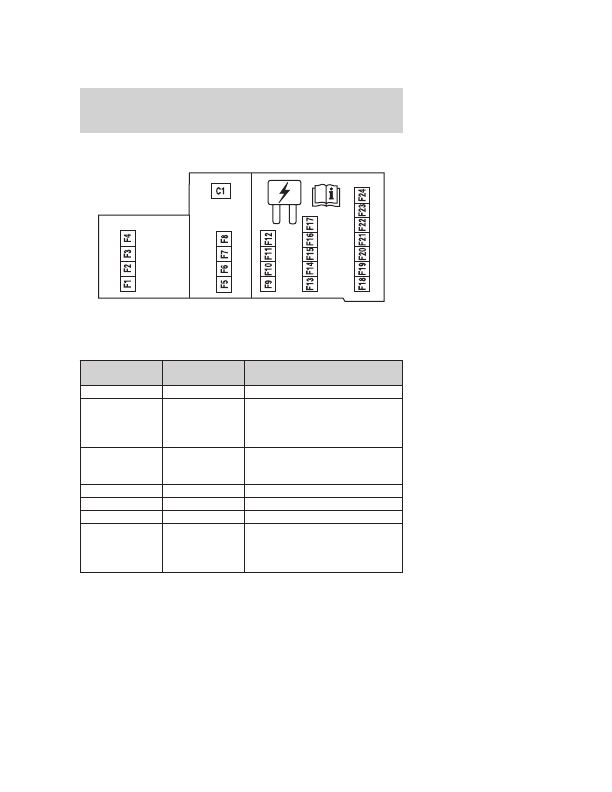

The fuse panel is located under the instrument panel to the left of the
steering wheel.

The fuses are coded as follows.

Fuse/Relay

Location

Fuse Amp

Rating

Passenger Compartment Fuse

Panel Description

F1

20A

High beams

F2

15A

Interior lamps (Courtesy and
demand lamps), Delayed
accessory (Power windows and
moonroof)

F3

25A

Access/Security (Power door lock
actuators, Decklid lock actuator,
Decklid solenoid)

F4

15A

Adjustable pedal switch

F5

20A

Horns

F6

20A

Audio (Subwoofer)

F7

7.5A

Power/Keep Alive Memory
(KAM): Cluster and Powertrain
Control Module (PCM), Climate
control, Analog clock

2006 Five Hundred

(500)

Owners Guide (post-2002-fmt)
USA

(fus)
