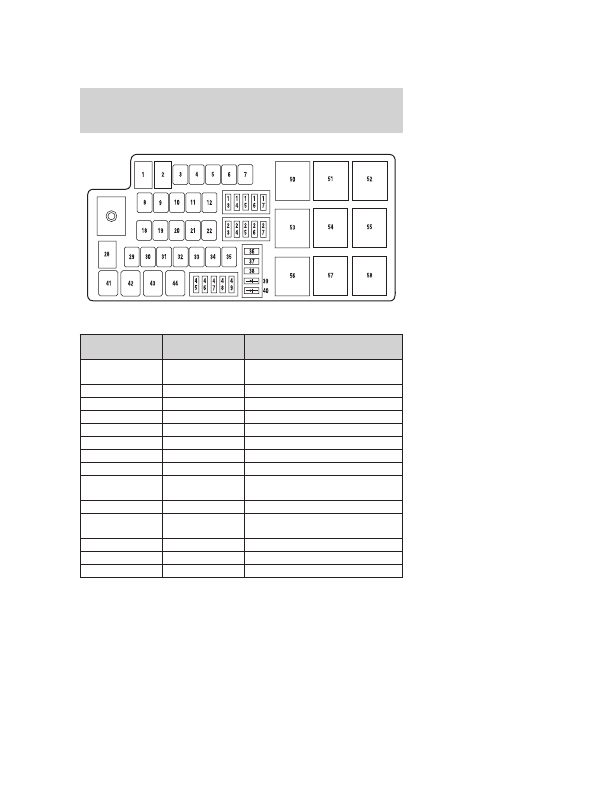

The high-current fuses are coded as follows:

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box

Description

1

80A*

SJB, SJB fuses 1, 2, 3, 4, 5, 8 and
12

2

—

Not used

3

30A*

Front wiper, Front washer

4

—

Not used

5

20A*

Moonroof

6

—

Not used

7

60A*

Engine cooling fan

8

—

Not used

9

40A*

Anti-lock Brake System (ABS)
(Motor)

10

30A*

Starter

11

30A*

Powertrain Control Module (PCM)
relay

12

20A*

ABS (Valves)

13

—

Not used

14

—

Not used
