ITBC system. The ITBC system is fully
functional only when the ignition is in
ON/RUN.

{

Warning

Connecting a trailer that has an air
brake system may result in reduced
or complete loss of trailer braking,
including increased stopping
distance or trailer instability which
could result in serious injury, death,
or property damage. Only use the
ITBC system with electric or electric
over hydraulic trailer brake systems.

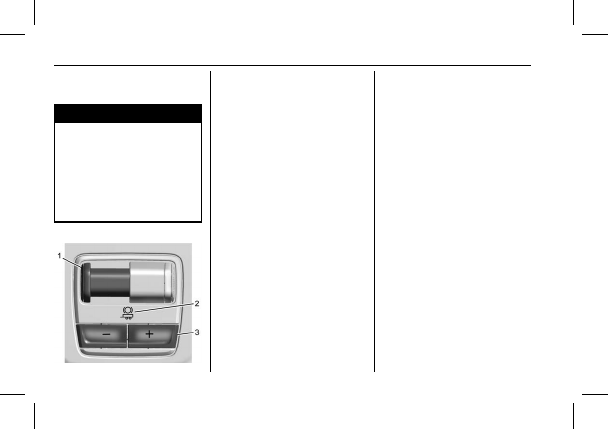

Trailer Brake Control Panel

1. Manual Trailer Brake Apply Lever
2. Trailer Symbol
3. Trailer Gain Adjustment Buttons

The ITBC control panel is on the
instrument panel to the left of the
steering column. The control panel
allows adjustment to the amount of
output, referred to as Trailer Gain,
available to the trailer brakes and
allows manual application of the
trailer brakes. Use the ITBC control
panel and the DIC trailer brake display
page to adjust and display power
output to the trailer brakes.

Trailer Brake DIC Display Page

The ITBC display page indicates:

.

Trailer Gain setting

.

Output to the trailer brakes

.

Trailer connection

.

System operational status.

To display:

.

Scroll through the DIC menu pages

.

Press a Trailer Gain (+) or (

−

) button

.

Activate the Manual Trailer Brake
Apply Lever

TRAILER GAIN:

Press a Trailer Gain button to recall
the current Trailer Gain setting. Each
press and release of the gain buttons
will then change the Trailer Gain
setting. Press the Trailer Gain (+) or
(

−

) to adjust. Press and hold to

continuously adjust the Trailer Gain.
To turn the output to the trailer off,
adjust the Trailer Gain setting to 0.0.
This setting can be adjusted from 0.0
to 10.0 with a trailer connected or
disconnected.

TRAILER OUTPUT: This displays
anytime a trailer with electric brakes
is connected. Output to the trailer
brakes is based on the amount of
vehicle braking present and relative to
the Trailer Gain setting. Output is
displayed from 0 to 100% for each
gain setting.

The Trailer Output will indicate

“

- - - -

- -

”

on the Trailer Brake Display Page

whenever the following occur:

.

No trailer is connected.

.

A trailer without electric brakes is
connected, no DIC message will
display
