[5] PCV VALVE; [6] EGR COOLER; PCV (Positive Crankcase Ventilation) Valve (Oil Separator)- Page 164

ENGINE

L3560, L4060, L4760, L5060, L5460, L6060, WSM

1-S17

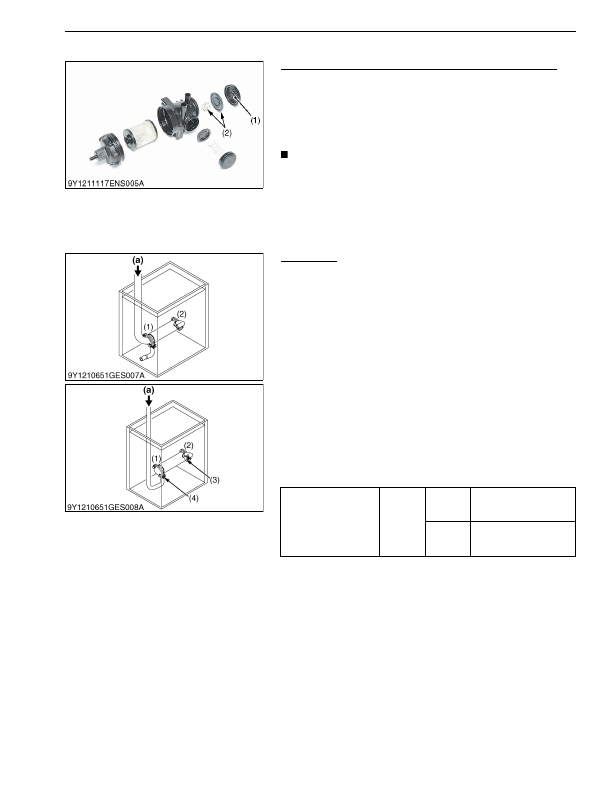

[5] PCV VALVE

PCV (Positive Crankcase Ventilation) Valve (Oil Separator)

1. Remove the cover (1) and PCV valve (spring and diaphragm)

(2).

2. Check  whether  there  is  no  damage  of  the  spring  and/or  no

breaking or damage of the diaphragm.

If there are any damage or breaking, replace the oil separator

kit with a new one.

NOTE

• If you find ice inside of PCV or breather hose, there is an

option to install "Antifrost Heater Kit".
Contact sales company to confirm the kit number.

9Y1210824ENS0119US0

[6] EGR COOLER

EGR Cooler
(Exhaust gas passage)

1. Block the EGR cooler exhaust gas outlet (2).

2. Attach an air hose to the EGR cooler exhaust gas inlet (1) and

then submerge it in a water tank.

3. Check that the coolant passage is full of water.

4. Apply  the  specified  amount  of  air  pressure

(a)

  (290  kPa,

3.0 kgf/cm

2

, 43 psi) to the air hose side, and check that there are

no air leaks in any of the EGR cooler parts.

5. If there are air leaks, replace the EGR cooler.

(Coolant passage)

1. Block the EGR cooler exhaust gas inlet (1), EGR cooler exhaust

gas outlet (2), and the coolant outlet (3).

2. Attach an air hose to the EGR cooler coolant inlet (4), and then

submerge it in a water tank.

3. Apply  the  specified  amount  of  air  pressure

(a)

  (250  kPa,

2.5 kgf/cm

2

, 36 psi) to the air hose side, and check that there are

no air leaks in any of the EGR cooler parts.

4. If there are air leaks, replace the EGR cooler.

9Y1210824ENS0121US0

(1) Cover

(2) PCV Valve

EGR cooler leakage test

pressure

Factory

specifica-

tion

Exhaust

gas

passage

290 kPa

3.0 kgf/cm

2

43 psi

Coolant

passage

250 kPa

2.5 kgf/cm

2

36 psi

(1) Exhaust Gas Inlet

(2) Exhaust Gas Outlet

(3) Coolant Outlet

(4) Coolant Inlet

(a) Air Pressure

KiSC issued 03, 2016 A
