ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-M17

3.  ELECTRONIC CONTROL PANEL

[1] SYSTEM OUTLINE

The CPU does CAN (Control Area Network) communication with main ECU (Electronic Control Unit), engine ECU

(Electronic  Control  Unit),  various  sensors,  switches  and  other  related  devices  in  order  to  give  the  functions  that

accurately and timely provide the operator with various information necessary for tractor operation. The contents

include corrective procedure in case of an erroneous operation, precautions, and various alerts. If the tractor gets in

trouble, a damaged location, for example, is displayed with a message (sign) on the liquid crystal display or indicated

with a monitor lamp.

The electronic instrument panel displays the following items.



Various Information Display Function

LCD indication receives various data from each sensors:

• Position of range gear shift lever (HST).

• Position of shuttle lever (GST and Manual Transmission).

• Number of main shift lever (GST).

• Clock

• Traveling Speed



Normal Display Mode

Normal display receives various data from each sensors, and displays. The hour meter, the trip meter, the fuel

consumption, the PTO rpm, the HST setting, PM volume status and service inspect, etc. on the LCD which are basic

information necessary for the tractor operation.

1. Display 1 : Hour meter / Trip meter mode

2. Display 2 : Fuel consumption mode

3. Display 3 : PTO speed mode

4. Display 4 : HST mode (HST Only)

5. Display 5 : PM buildup mode

6. Display 6 : Service inspect mode



Information message (Attention Display at engine starting)

• Display the operator's guidance of PTO switch, shuttle lever, HST pedal and OPC at the engine starting on the

LCD.



Confirmation Message (Warning Display)

• Display when the fuel has got shorter than 6 L (1.5 U.S.gals, 1 Imp.qts) or so, the fuel level indicator and the

message appears on the LCD

• Display the engine overheat warning on the LCD and panel.



Fail-safe Function

• It is a function that the entire system operates safely when the part of system gets in trouble.



Error Display

• Displays  the  occurrence  of  DTC  (Diagnostic  Trouble  Code)  with  the  sign  on  the  LCD  by  the  self-diagnosis

function.



Indicator Control Function

• Controls the lighting and blinking of the warning indicator and the monitor indicator for operation.

(To be continued)

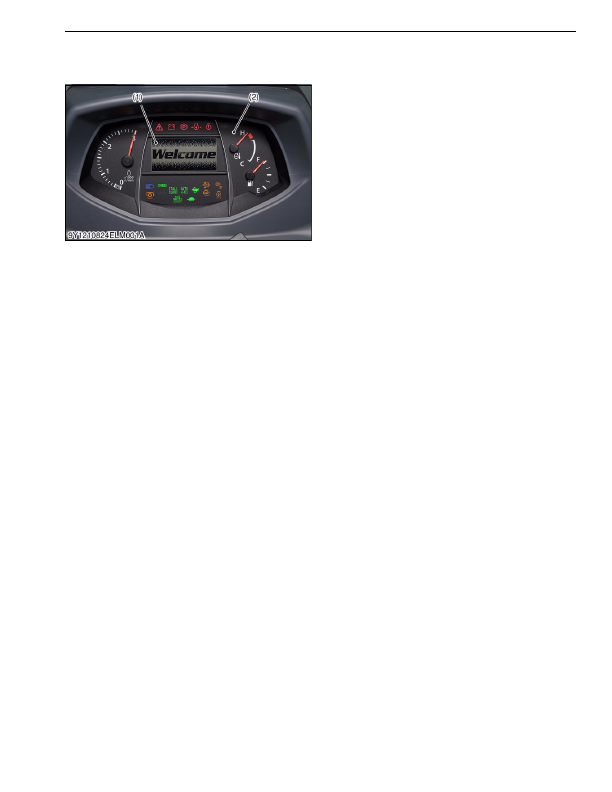

(1) Liquid Crystal Display (LCD) (2) Electronic Instrument Panel

(Intellipanel)
