HYDRAULIC SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

8-M13

5.  FRONT LOADER CONTROL VALVE ASSEMBLY

[1] STRUCTURE

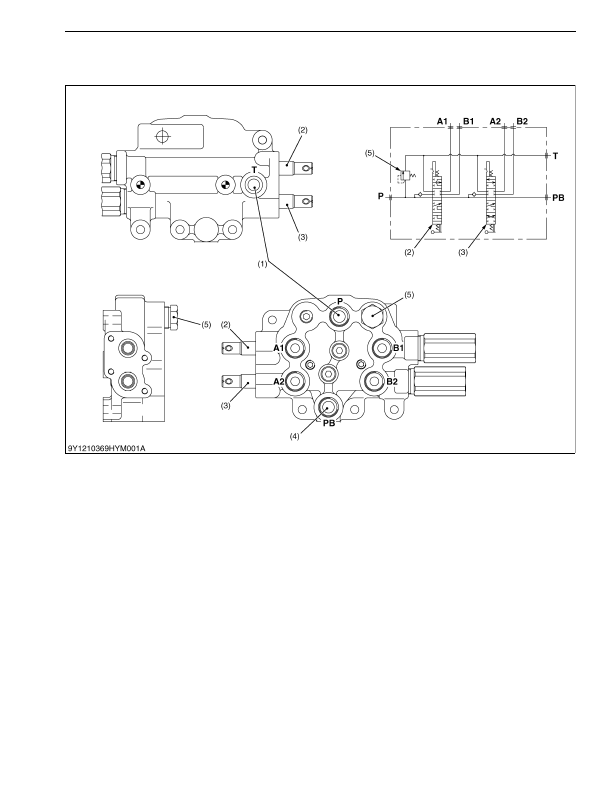

The control valve assembly consists of one casting block and four major section as shown above.

(1) Inlet and Outlet Section

This section has

P

 and

T

 ports.

The

P

 port is connected to the

OUTLET

 port of hydraulic pump by the hydraulic pipe.

The

T

 port is connected to the

TANK

 port of transmission case by the hydraulic pipe.

(2) Boom Control Section

The boom control valve is of 4-position, 6-connection, detent, spring center type, consisting of a mono block valve

housing, spool, load check valve, etc. This valve has

A1

 and

B1

 ports and controls oil flow to the boom cylinder.

(3) Bucket Control Section

The bucket control valve is of 4-position, 6-connection, no detent, spring center type, consisting of a mono block

valve housing, spool, load check valve, etc. This valve has

A2

 and

B2

 ports and controls oil flow to the bucket cylinder.

(4) Power Beyond

This section has

PB

 port which is connected to the

INLET

 port of hydraulic block by the hydraulic hose, and feeds

oil to the three point hydraulic control valve.

9Y1210824HYM0016US0

(1) Inlet and Outlet Section

(2) Boom Control Valve

(3) Bucket Control Valve

(4) Power Beyond

(5) Relief Valve

P:

Pump Port

T:

Tank Port

A1: A1 Port
A2: A2 Port

B1: B1 Port
B2: B2 Port
PB: Power Beyond Port
