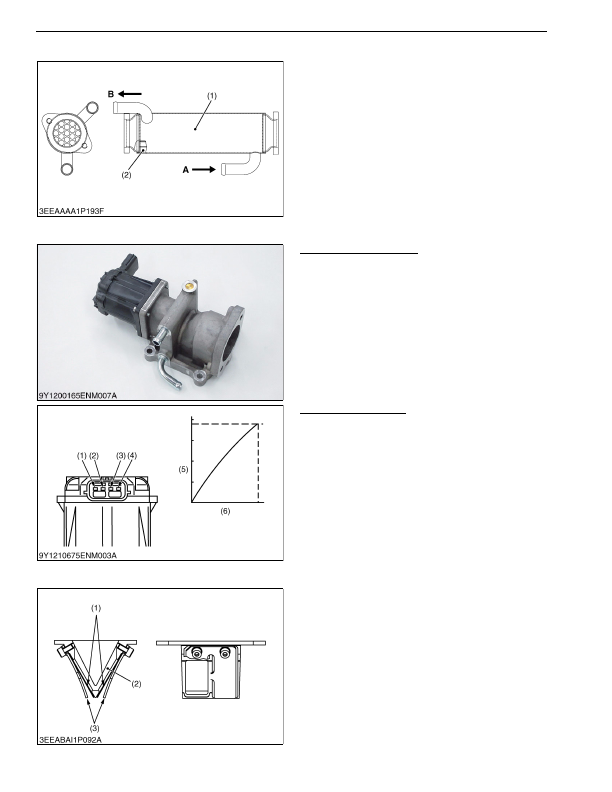

[2] EGR COOLER

The EGR (Exhaust Gas Recirculation) cooler (1) is

used  to  lower  combustion  temperature  and  efficiently

cool EGR gas, with the aim of reducing the NOx that is

in the exhaust gas of diesel engine.

The EGR cooler (1) is set between the cylinder head

and  the  EGR  valve  and  returns  the  cooled  exhaust

gases to the engine suction side.

The  EGR  cooler  (1)  has  resistant  to  clogging  up,

compact and efficient tubes (2) internally.

9Y1210824ENM0036US0

[3] EGR VALVE

Water Cooled EGR Valve

This is a device that regulates EGR gas flow. The

degree the valve is open is detected using a lift sensor

and a motor is used to set this to the degree of open

calculated using signals including the engine speed.

Also,  passing  engine  coolant  through  the  housing

enables controlling temperature rise of the EGR valve.

9Y1210824ENM0037US0

EGR Valve Lift Sensor

How  far  the  EGR  valve  is  open  is  detected  by  a

contact  type  of  position  sensor  that  detects  the

movement of the motor's shaft. The motor's shaft opens

and  closes  the  valve  by  changing  the  rotation  of  the

motor  into  linear  motion  via  a  screw  deceleration

mechanism.

9Y1210824ENM0055US0

[4] REED VALVE

The reed valves are set at the point where exhaust

gases that have passed through the EGR valve mix with

intake  air  and  they  prevent air  on  the  air  cleaner  side

from flowing to the EGR cooler side.

These  thin  plate  springs  (reed  valves)  mounted  at

the bottom of the EGR valve motor open and close the

EGR gas passage (during intake: reed valve is closed;

during  exhaust:  open)  and  prevent  the  intake  air  from

backflowing to the exhaust side.

9Y1210824ENM0039US0
