TRANSMISSION

L3560, L4060, L4760, L5060, L5460, L6060, WSM

3-M38

[K] Stage 11



Cruise Control Switch

[Tractor Condition]

HST Pedal :

Forward

 Position

Cruise Control Switch :

"Set"

 and

"Increase"

The cruise control function is to keep the swashplate at the same angle on the pump side. As the result, the tractor

keeps same traveling speed. The cruise control switch, the cruise traveling speed has a function of

"Set"

,

"Increase"

,

"Decrease"

  and

"Cancel"

.  When  the  HST  pedal  is  pressed  forward,  a  signal  from  the  HST  pedal  sensor  is

communicated to the main ECU. Thereafter, a signal from the main ECU is communicated to the proportional control

valve directing oil from the regulator valve, which moves the servo piston. The speed and stroke of movement of the

servo piston is controlled by the main ECU based on movement of the pedal. With the HST pedal pressed, pushing

the front side of the cruise control switch to the second step enables the ECU to store the position of the HST pedal.

Even if the HST pedal is released, the main ECU keeps the servo piston fixed in place in the position of the HST pedal

stored by the ECU. Each time the front side of the cruise control switch is pushed to the first step (

"Increase"

), a

signal is sent to the ECU. Simultaneously, a signal is communicated from the ECU to the proportional control valve

and oil is guided from the regulator valve to the servo piston. As a result, the swashplate on the pump side inclines

towards the increase speed position and the traveling speed increases.

[Tractor Condition]

HST Pedal :

Forward

 Position

Cruise Control Switch :

"Decrease"

 and

"Cancel"

With the HST pedal pressed, pushing the front side of the cruise control switch to the second step (

"Set"

) enables

the main ECU to store the position of the HST pedal. Even if the HST pedal is released, the ECU keeps the servo

piston in place in the position of the HST pedal stored by the ECU.Each time the back side of the cruise control switch

is pushed to the first step (

"Decrease"

), a signal is communicated from the cruise control switch to the ECU and the

swashplate on the pump side is returned to the neutral side. Speed is reduced each time the cruise control switch is

pushed.  If  the  cancel  switch  on  the  cruise  control  switch  is  pushed  to  the  second  step  (

"Cancel"

),  a  signal  is

communicated from the cruise control switch to the ECU and the cruise function is canceled.

9Y1210824TRM0042US0

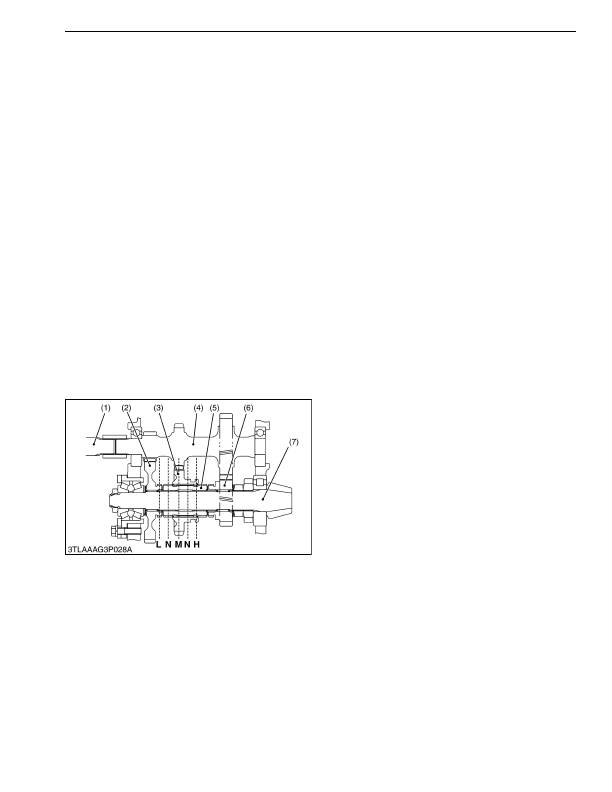

(5)  Range Gear Shift Section

The  range  gar  shift  section  is  located  in  the

differential gear case.

It changes the speed to five positions (

"L"

,

"N"

,

"M"

,

"N"

 and

"H"

) by shifting of shifter gear (3) in the straight

line on bevel pinion shaft (7).

9Y1210824TRM0043US0

(1) Counter Shaft

(2) Gear (for L)

(3) Shifter Gear (for M)

(4) Range Gear Shaft

(5) Spline Boss

(6) Gear (for H)

(7) Spiral Bevel Pinion Shaft

L:

Low Speed Position

N: Neutral Position
M: Middle Speed Position
H: High Speed Position

KiSC issued 03, 2016 A
