HYDRAULIC SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

8-M16

Up

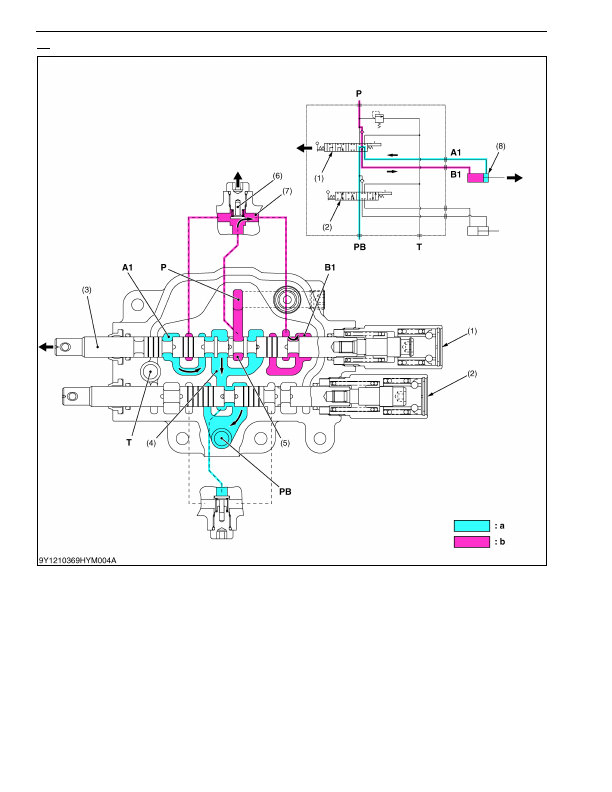

1. When the hydraulic control lever is set to the

"UP"

 position, the spool (3) of the boom control section (1) moves

to the left, which forms oil passages between passage 1 (7) and

B1

 port, and between

A1

 port and

PB

 passage

1 (4).

2. As  the  oil  passage  from  the  neutral  passage  1  (5)  to  the

PB

  passage  1  (4)  is  closed  by  the  spool  (3),  the

pressure-fed oil from the

P

 port opens the load check valve (6) and flows through the notched section of the spool

(3) and

B1

 port to extend the boom cylinder (8).

3. Return oil from the boom cylinder (8) flows from the

A1

 port through the passage in the spool (3) and

PB

 passage

1 (4) to the bucket control section (2).

9Y1210824HYM0019US0

(1) Boom Control Section

(2) Bucket Control Section

(3) Spool

(4)

PB

 Passage 1

(5) Neutral Passage 1

(6) Load Check Valve

(7) Passage 1

(8) Boom Cylinder

P:

Pump Port

T:

Tank Port

A1: A1 Port

(From Boom Cylinder)

B1: B1 Port

(To Boom Cylinder)

PB: Power Beyond Port
a:

Low Pressure

b:

High Pressure

KiSC issued 03, 2016 A
