(11) Exhaust Temperature Sensor; Connector Voltage; Sensor Resistance (for Reference)- Page 723

ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-S85

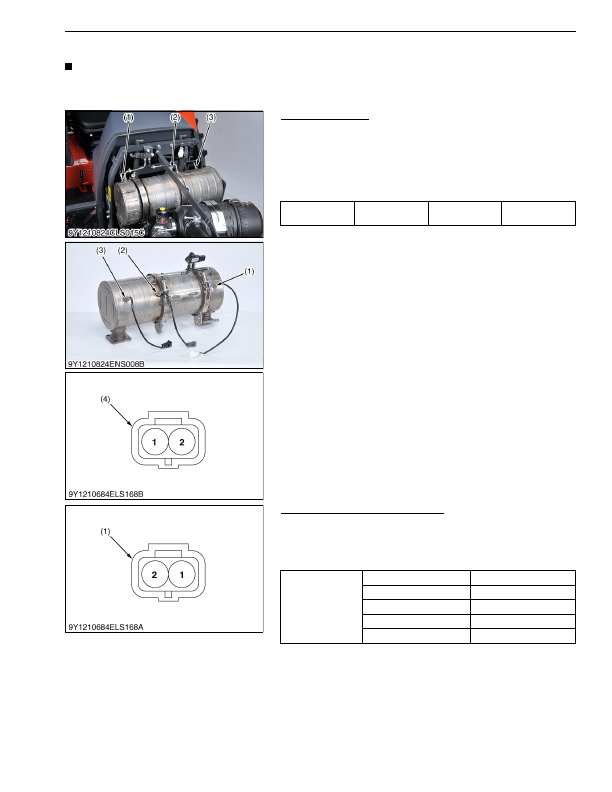

(11) Exhaust Temperature Sensor

NOTE

• Since it is not possible to do unit checking for this sensor, judge the sensor is faulty if the relating electric

circuit is normal.

9Y1210824ELS0122US0

Connector Voltage

1. Disconnect the connector, and turn the main key switch

"ON"

position.

2. Measure  the  voltage  with  a  voltmeter  across  the  terminals

shown in the table below.

3. If  the  reference  value  is  not  indicated  as  shown  in  the  table

below, check the relating electric circuit.

9Y1210824ELS0123US0

Sensor Resistance (for Reference)

1. Measure the resistance with an ohmmeter across the terminals

shown in the table below.

2. If the reference value is not indicated, the exhaust temperature

sensor is faulty.

9Y1210824ELS0124US0

Voltage

Main switch at

"ON"

Terminal

1

 –

chassis

Approx. 5 V

(1) Exhaust Temperature Sensor T0

(2) Exhaust Temperature Sensor T1

(3) Exhaust Temperature Sensor T2

(4) Connector (Harness Side)

Resistance

at 100 °C (212 °F)

Approx. 18.3 kΩ

at 150 °C (302 °F)

Approx. 7.88 kΩ

at 200 °C (392 °F)

Approx. 4.00 kΩ

at 250 °C (482 °F)

Approx. 2.30 kΩ

at 650 °C (1202 °F)

Approx. 0.16 kΩ

(1) Connector (Sensor Side)

KiSC issued 03, 2016 A
