CABIN

L3560, L4060, L4760, L5060, L5460, L6060, WSM

10-S14

Insufficient Refrigerant

1. Symptoms seen in refrigerating cycle

• Both

LO

 and

HI

 pressure side (1), (2) pressures too low.

LO

 pressure side (1)

0.05 to 0.10 MPa (0.5 to 1.0 kgf/cm

2

, 7.1 to 14.2 psi)

HI

 pressure side (2)

0.69 to 0.98 MPa (7 to 10 kgf/cm

2

, 99.6 to 142.2 psi)

• Bubbles seen in sight glass.

• Air discharged from air conditioner sightly cold.

2. Probable cause

• Gas leaking from some place in refrigerant cycle.

3. Solution

• Check for leakage with electric gas leak tester (see page

G-70) and repair.

• Recharge  refrigerant  to  the  proper  level.  (See  page

10-S21.)

9Y1210824CAS0033US0

Excessive Refrigerant or Insufficient Condenser Cooling

1. Symptoms seen in refrigerating cycle

• Both

LO

 and

HI

 pressure side (1), (2) pressures too high.

LO

 pressure side (1)

0.20 to 0.35 MPa (2.0 to 3.5 kgf/cm

2

, 28.4 to 49.8 psi)

HI

 pressure side (2)

1.96 to 2.45 MPa (20 to 25 kgf/cm

2

, 284.5 to 355.6 psi)

2. Probable cause

• Overcharging refrigerant into cycle.

• Condenser cooling faulty.

3. Solution

• Clean condenser. (See page G-30.)

• Adjust  air  conditioner  belt  to  proper  tension.  (See  page

G-29.)

• If  the  above  two  items  are  in  normal  condition,  check

refrigerant quantity. (See page 10-S21.)

NOTE

• If excessive refrigerant is to be discharged, loosen

manifold gauge LO pressure side valve and vent out
slowly.

9Y1210824CAS0034US0

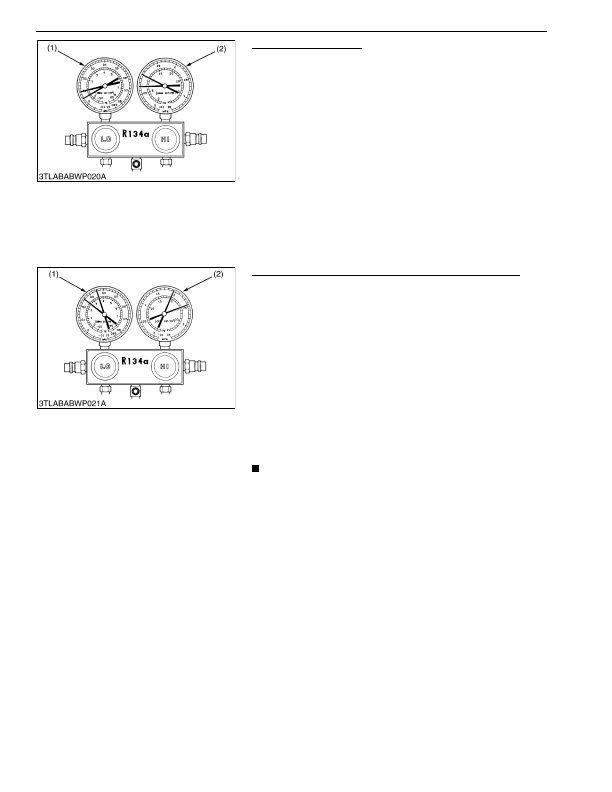

(1)

LO

 Pressure Side

(2)

HI

 Pressure Side

(1)

LO

 Pressure Side

(2)

HI

 Pressure Side

KiSC issued 03, 2016 A
