CABIN

L3560, L4060, L4760, L5060, L5460, L6060, WSM

10-S18

(2)  Evacuating the System

9Y1210824CAS0042US0

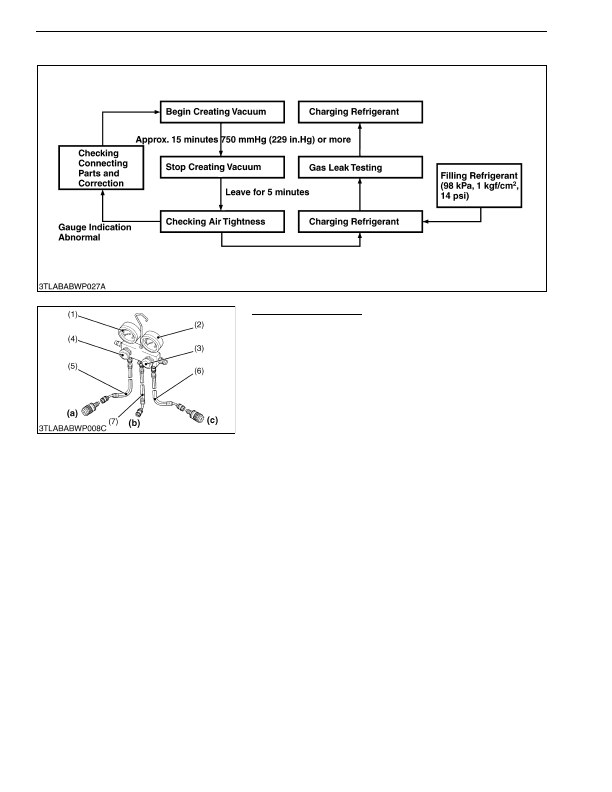

Evacuating the System

1. Discharge  refrigerant  from  the  system  by  R134a  refrigerant

recovery and recycling machine.

2. Connect  the  charging  hose  (6)  (red)  to  the

HI

  pressure  side

charging valve and connect the charging hose (5) (blue) to the

LO

 pressure side charging valve.

3. Connect  the  center  charging  hose  (7)  (green)  to  a  vacuum

pump inlet.

4. Open both valves (3), (4) of manifold gauge fully. Then run the

vacuum pump to evacuate the refrigerant cycle.

(For approx. 15 minutes.).

5. When

LO

 pressure gauge (1) reading is more than 750 mmHg

(299 in.Hg), stop the vacuum pump and close both valves (3),

(4) of manifold gauge fully.

6. Wait for over 5 minutes with the

HI

 and

LO

 pressure side valves

(3), (4) of gauge manifold closed, and then check that gauge

indicator does not return to 0.

7. If the gauge indicator is going to approach to 0, check whether

there is a leaking point and repair if it is, and then evacuate it

again.

9Y1210824CAS0043US0

(1)

LO

 Pressure Gauge

(2)

HI

 Pressure Gauge

(3)

HI

 Pressure Side Valve

(4)

LO

 Pressure Side Valve

(5) Blue Hose

(6) Red Hose

(7) Center Charging Hose (Green)

(a) To LO Pressure Side Charging

Valve

(b) To Vacuum Pump
(c) To HI Pressure Side Charging

Valve
