(11) Rear Wiper Switch (If Equipped)

Rear Wiper Switch

1. Remove the outer roof, and disconnect the rear wiper switch

connector (1).

2. Perform the following checkings

1)

 and

2)

.

9Y1210824CAS0066US0

1) Connector Voltage

1. Turn the main switch

"ON"

.

2. Measure the voltage with a voltmeter across the connector

W

terminal and chassis.

3. If the voltage differs from the battery voltage, the wiring harness,

fuse or main switch is faulty.

2) Rear Wiper Switch

1. Check the continuity through the switch with an ohmmeter.

2. If continuity specified below is not indicated, the switch is faulty.

(Reference)

•

WASH I

:

"OFF"

 side of the wiper switch remains pushed in.

•

WASH II

:

"ON"

 side remains pushed in after the wiper switch is

switched

"ON"

 and remains switched

"ON"

.

9Y1210824CAS0067US0

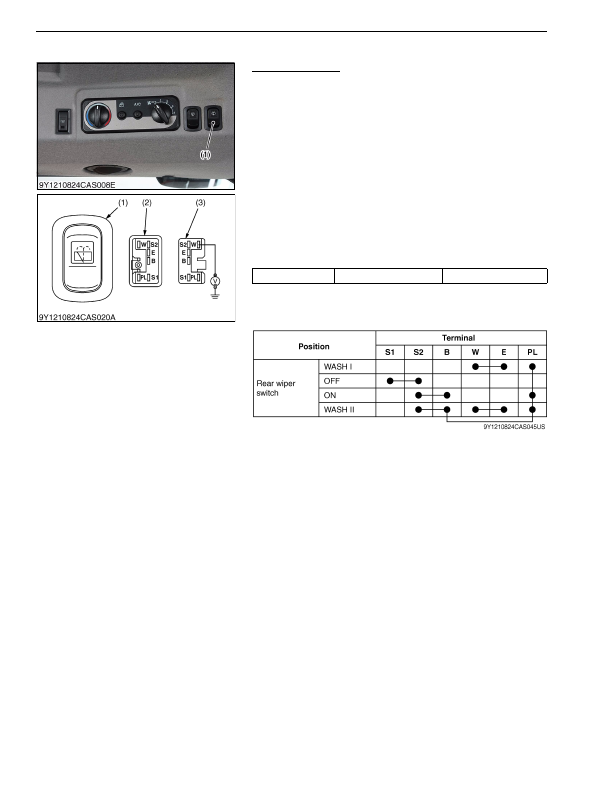

(1) Rear Wiper Switch

Voltage

W

 terminal – Chassis

Approx. battery voltage

(1) Rear Wiper Switch

(2) Rear Wiper Switch Connector

(Switch Side)

(3) Rear Wiper Switch Connector

(Wiring Harness Side)

a:

From Main Switch AC Terminal
