CABIN

L3560, L4060, L4760, L5060, L5460, L6060, WSM

10-S28

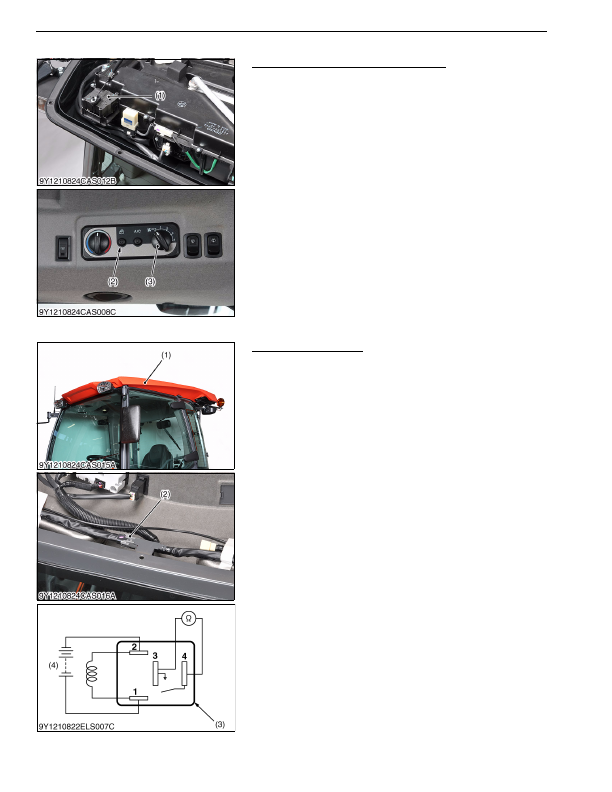

(6)  Recirculation / Fresh Air Motor Checking

Recirculation / Fresh Air Motor Checking

1. Remove the outer roof.

2. Make sure that the recirculation / fresh air selection switch is

functioning.

3. Turn the main switch to

"ON"

 position.

4. Turn the blower switch (3) to

"1"

 position.

5. Push the recirculation / fresh air selection switch (2) and make

sure that the switch is at

"Recirculation"

 position.

6. If the motor does not run, replace it.

9Y1210824CAS0060US0

(7) Blower Relay

Blower Relay Checking

1. Remove the outer roof (1).

2. Remove the blower relay (2).

3. Apply battery voltage across terminals

1

 and

2

, and check for

continuity across terminals

3

 and

4

.

4. If  continuity  is  not  established,  across  the  terminal

3

  and

4

,

replace it.

9Y1210824CAS0061US0

(1) Recirculation / Fresh Air Motor

(2) Recirculation / Fresh Air Selection

Switch

(3) Blower Switch

(1) Outer Roof

(2) Blower Relay

(3) Connector (Relay)

(4) Battery
