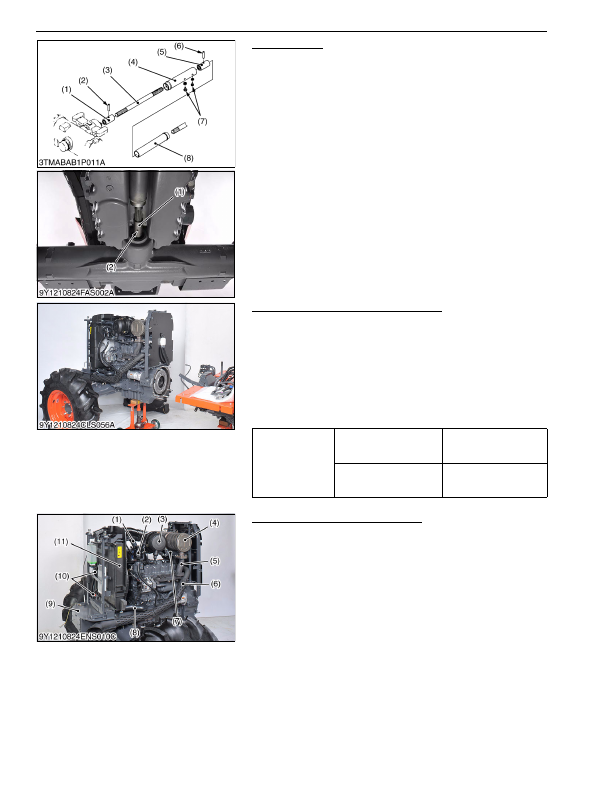

Propeller Shaft

1. Slide the propeller shaft cover (4) and (8) after removing the

screws (7).

2. Tap out the spring pins (2), (6) and slide the couplings (1), (5)

and then remove the propeller shaft with covers (4), (8).

(When reassembling)

• Apply grease to the splines of propeller shaft (3).

9Y1210824FAS0009US0

Separating Engine from Clutch Housing

1. Place  the  disassembling  stands  under  the  engine  and  clutch

housing.

2. Remove the engine and clutch housing mounting screws and

nuts.

3. Separate the engine and clutch housing.

(When reassembling)

• Apply grease to the spline of clutch shaft.

• Apply liquid gasket (Three Bond 1211 or equivalent) to joint face

of the flywheel housing and clutch housing.

9Y1210824CLS0012US0

Radiator Assembly and DPF Muffler

1. Remove the air cleaner (3) together with air cleaner hoses and

bracket.

2. Remove the muffler pipe (6), muffler flange (5) mounting screws

and DPF muffler (4) together with DPF muffler bracket (7).

3. Remove the oil separator (2).

4. Disconnect the radiator hoses (1), (8).

5. Disconnect the fuel cooler hoses (10).

6. Remove the radiator (11) together with front support (9).

(When reassembling)

• See page 1-S19.

9Y1210824ENS0019US0

(1) Coupling

(2) Spring Pin

(3) Propeller Shaft

(4) Propeller Shaft Cover

(5) Coupling

(6) Spring Pin

(7) Screws

(8) Propeller Shaft Cover

Tightening torque

Engine and clutch housing

mounting screw

78 to 90 N·m

7.9 to 9.2 kgf·m

58 to 66 lbf·ft

Engine and clutch housing

mounting nut

103 to 117 N·m

10.5 to 12.0 kgf·m

76.0 to 86.7 lbf·ft

(1) Radiator Hose

(2) Oil Separator

(3) Air Cleaner

(4) DPF Muffler

(5) Exhaust Flange

(6) Muffler Pipe

(7) DPF Bracket

(8) Radiator Hose

(9) Front Support

(10) Fuel Cooler Hose

(11) Radiator
