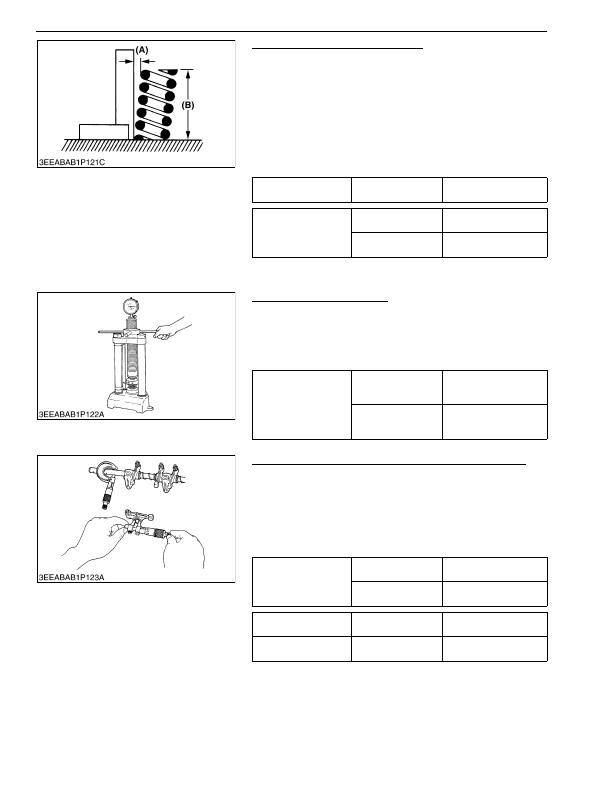

Free Length and Tilt of Valve Spring

1. Measure  the  free  length

(B)

  of  valve  spring  with  a  vernier

calipers.

2. If the measurement is less than the allowable limit, replace it.

3. Put the valve spring on a surface plate, and put a square on the

side of the valve spring.

4. Make sure that the full side is in contact with the square.

5. Turn the valve spring to measure the maximum tilt

(A)

.

6. If the measurement is more than the allowable limit, replace it.

7. Examine the full surface of the valve spring for scratches.

8. If there is a problem, replace it.

9Y1210824ENS0077US0

Setting Load of Valve Spring

1. Put the valve spring on a tester.

2. Compress the valve spring to the specified setting length.

3. Read the compression load on the gauge.

4. If the measurement is less than the allowable limit, replace the

valve spring.

9Y1210824ENS0078US0

Oil Clearance between Rocker Arm and Rocker Arm Shaft

1. Measure the rocker arm shaft O.D. with an external micrometer.

2. Measure the rocker arm I.D. with an internal micrometer.

3. Calculate the oil clearance.

4. If the oil clearance is more than the allowable limit, replace the

rocker arm and measure the oil clearance again.

5. If the oil clearance stays more than the allowable limit, replace

the rocker arm shaft also.

9Y1210824ENS0079US0

Tilt

(A)

Allowable limit

1.0 mm

0.039 in.

Free length

(B)

Factory specification

41.7 to 42.2 mm

1.65 to 1.66 in.

Allowable limit

41.2 mm

1.62 in.

(A) Tilt

(B) Free  Length

Setting load /

Setting length

Factory specification

118 N / 35.0 mm

12.0 kgf / 35.0 mm

26.5 lbf / 1.38 in.

Allowable limit

100 N / 35.0 mm

10.2 kgf / 35.0 mm

22.5 lbf / 1.38 in.

Oil clearance between

rocker arm and rocker

arm shaft

Factory specification

0.016 to 0.045 mm

0.00063 to 0.0017 in.

Allowable limit

0.10 mm

0.0039 in.

Rocker arm shaft O.D.

Factory specification

13.973 to 13.984 mm

0.55012 to 0.55055 in.

Rocker arm I.D.

Factory specification

14.000 to 14.018 mm

0.55119 to 0.55188 in.
