Remote Control Valve (If Equipped)- Page 482

BRAKES

L3560, L4060, L4760, L5060, L5460, L6060, WSM

5-S12

Remote Control Valve (If Equipped)

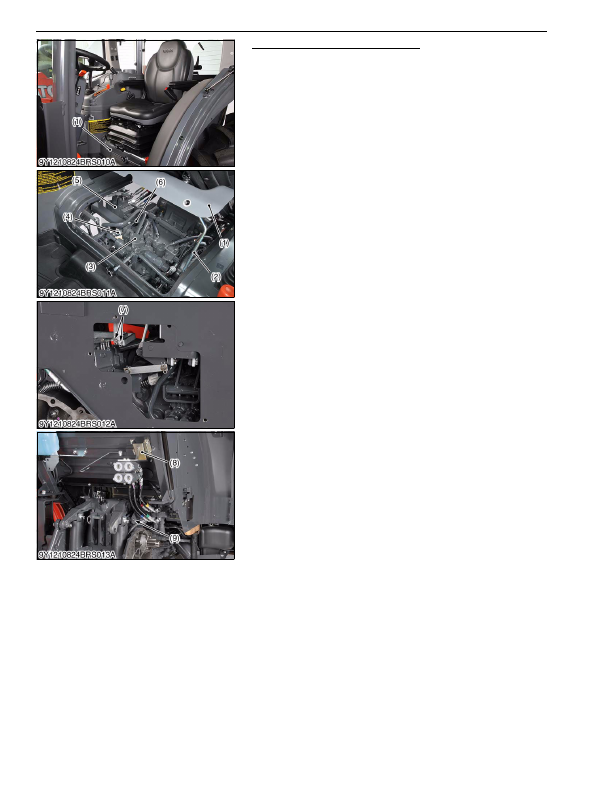

1. Remove the seat bracket (1) screws and nuts.

2. Open the seat bracket (1) and set the seat stand (2).

3. Remove the hydraulic pipe screw (3) of remote control valve (5).

4. Remove the fender plate and remote control valve linkage (7).

5. Disconnect the hydraulic cylinder hose (4).

6. Remove the bracket (8) on the coupler side of the remote valve.

7. Remove the screw (9) of the remote control valve bracket.

8. Remove the remote control valve assembly and the return pipe

(6).

9Y1210824BRS0009US0

(1) Seat Bracket

(2) Seat Stand

(3) Hydraulic Pipe Screw

(4) Hydraulic Cylinder Hose

(5) Remote Control Valve

(6) Return Pipe

(7) Remote Control Valve Linkage

(8) Bracket

(9) Screw

KiSC issued 03, 2016 A
