HYDRAULIC SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

8-M19

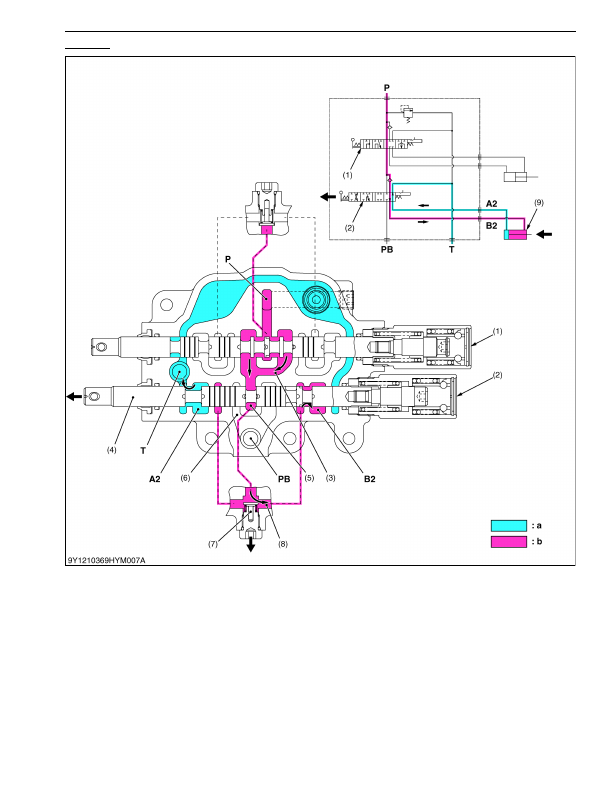

Roll-back

1. When the hydraulic control lever is set to the

"ROLL-BACK"

 position, the spool (4) of the bucket control section

(2) moves to the left, which forms oil passages between passage 2 (8) and

B2

 port, and between

A2

 port and

T

port.

2. The pressure-fed oil from the

P

 port flows to the neutral passage 2 (5) through the boom control section (1) and

PB

 passage 1 (3). As the oil passage from the neutral passage 2 (5) to the

PB

 passage 2 (6) is closed by the

spool (4), this oil opens the load check valve (7), and flows through the notched section of the spool (4) and

B2

port to retract the bucket cylinder (9).

3. Return oil from the bucket cylinder (9) flows to the transmission case through the

A2

 port and

T

 port.

9Y1210824HYM0022US0

(1) Boom Control Section

(2) Bucket Control Section

(3)

PB

 Passage 1

(4) Spool

(5) Neutral Passage 2

(6)

PB

 Passage 2

(7) Load Check Valve

(8) Passage 2

(9) Bucket Cylinder

P:

Pump Port

T:

Tank Port

PB: Power Beyond Port
A2: A2 Port

(From Bucket Cylinder)

B2: B2 Port

(To Bucket Cylinder)

a:

Low Pressure

b:

High Pressure
