HYDRAULIC SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

8-S22

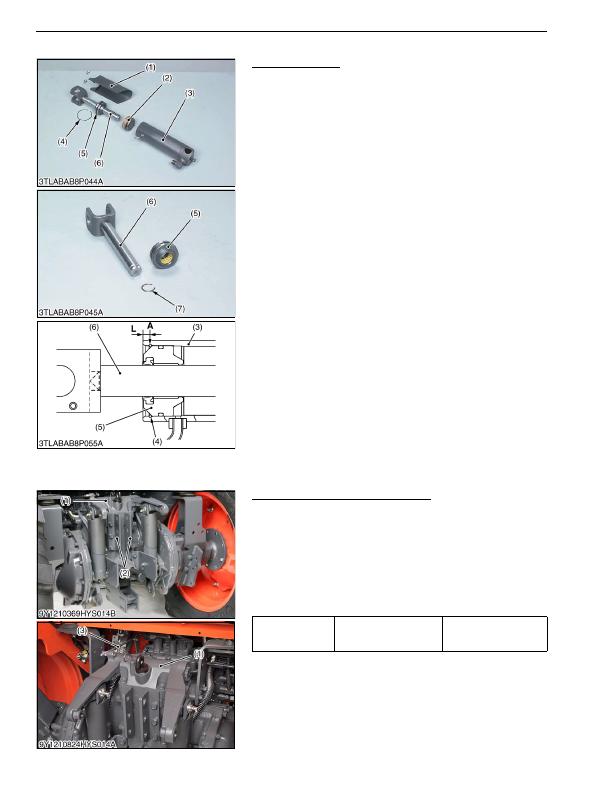

(2) Disassembling Hydraulic Cylinder

Hydraulic Cylinder

1. Remove the cylinder cover (1).

2. Remove the liquid gasket from top of head (5).

3. Slightly tap-in the head (5) to inside, and remove the internal

snap ring (4) by using the small screwdriver.

4. If  the  internal  snap  ring  (4)  cannot  be  removed  by

above-mentioned method, remove it by the following procedure.

• Carefully clamp the cylinder tube (3) in a vise.

• Drill approx. 2.5 mm (0.1 in.) diameter hole on the cylinder

tube (position

"A"

) just over the internal snap ring (4) as

shown in figure.

• Use a small screwdriver and remove the internal snap ring

(4). Simultaneously support this action by pushing from the

outside of the cylinder tube with another small screwdriver

or similar tool.

5. Draw out the rod (6) and head (5).

6. Inject the compressed air through the oil inlet port of the cylinder

tube (3), and remove the piston (2).

7. Remove the external snap ring (7), and remove the head (5).

(When reassembling)

• Apply transmission fluid to the piston (2), head (5) and cylinder

tube (3).

• Be careful not to damage the O-ring, backup ring and seal.

• Apply liquid gasket (Three Bond 1208C or equivalent) to the top

of head (5), while pressing the head (5) against internal snap

ring (4).

• After reassembling the cylinder, be sure to close the drilled hole

by liquid gasket.

9Y1210824HYS0028US0

(3)  Separating Lift Arm Support

Top Link Holder and Lift Arm Support

1. Disconnect the position control feedback rod (3).

2. Remove the top link holder (2).

3. Remove the lift arm support (1).

(When reassembling)

• Apply liquid gasket (Three Bond 1208C or equivalent) to joint

face of the lift arm support and transmission case after eliminate

the water, oil and stuck liquid gasket.

• After  reassembling,  be  sure  to  adjust  the  position  control

feedback rod length. (See page 8-S13.)

9Y1210824HYS0029US0

(1) Cylinder Cover

(2) Piston

(3) Cylinder Tube

(4) Internal Snap Ring

(5) Head

(6) Rod

(7) External Snap Ring

A: Position for drilling
L:

6.0 mm (0.24 in.)

Tightening torque

Top link holder mounting

screw

78 to 90 N·m

7.9 to 9.2 kgf·m

58 to 66 lbf·ft

(1) Lift Arm Support

(2) Top Link Holder

(3) Position Control Feedback Rod
