ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-S26

(8)  Mode "G" (GST Shift Shock Fine-adjustment Mode) Adjusting the Clutch

Engaging Interval

NOTE

• Perform Mode G for adjusting the GST shifting shock.

1. While holding down the display mode switch, start the engine.

2. Mode selection display

(a)

 is indicated on the LCD.

3. Press the display mode switch and the buzzer rings and marked

display moves.

4. Select the Mode

"G"

.

5. Hold down the display mode switch for more than 2 seconds.

6.

"GST Shift Shock Fine-adjustment Mode 0"

 is displayed

(b)

.

The number

"

−

9"

 through

"+9"

 can be displayed.

This has been factory-adjustment to

"0"

.

7. Each time pressing the display mode switch, the number on the

display changes.

8. Setting

• Select the GST shifting shock feeling number.

• For higher shifting shock; Press the display mode switch to

increase the number.

• For lighter shifting shock; Press the display mode switch to

reduce the number.

9. Move the tractor to make sure the shifting shock feeling.

10. Turn off the main switch.

9Y1210824ELS0018US0

(9)  Mode "J" (Speed Unit Selection Mode) Input the Traveling Speed Unit to

the Electronic Instrument Panel

NOTE

• When the Intellipanel is replaced, this adjustment is

required.

1. While holding down the display mode switch, turn on the main

switch.

2. Mode selection display

(a)

 is indicated on the LCD.

3. Press the display mode switch and the buzzer rings and marked

display moves.

4. Select the Mode

"J"

.

5. Hold down the display mode switch for more than 2 seconds.

6.

"Speed Unit km/h mph"

 is displayed

(b)

.

To select

km/h

 or

mph

 unit, press the display mode switch.

7. Hold down the display mode switch for more than 2 seconds at

the desired unit.

8.

"OK"

 is displayed

(c)

.The speed unit has been input correctly.

9. If

"NG"

  is  displayed:  The  speed  unit  has  not  been  input

correctly.

Repeat the procedure.

10. Turn off the main switch.

9Y1210824ELS0019US0

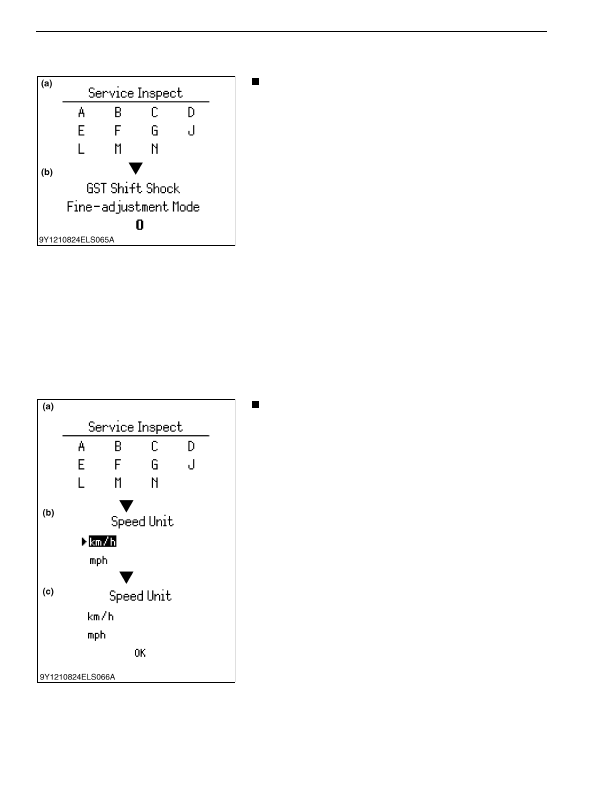

(a) Mode Selection Display

(b) Setting Display

(a) Mode Selection Display
(b) Setting Display

(c) Correct Preserving Display

KiSC issued 03, 2016 A
