ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-S27

(10) Mode "K" (HST Pedal and Range Shift Lever Fine-adjustment Mode)

NOTE

• When one of the followings is replaced, this adjustment is

required. (Main ECU, HST pedal sensor, swashplate
position sensor, range gear shift sensor, HST proportional
valve (Forward and Reverse)).

(Tractor Condition)

• Hand Throttle Lever : Idling position

• Parking Brake : Engaged position

• HST Pedal : Neutral Position

• Range Gear Shift Lever : Neutral Position (between

L

 and

M

)

• Auto Throttle Advance function :

"OFF"

1. While holding down the display mode switch, turn on the main

switch.

2. Mode selection display

(a)

 is indicated on the LCD.

3. Depress the HST pedal

"Fully in forward"

 position, then

"Fully

in reverse"

 position.

4. Start the engine at idling speed.

5. Press the display mode switch and the buzzer rings and marked

display moves.

6. Select the Mode

"K"

.

7. Hold down the display mode switch for more than 2 seconds.

8. When

"HST Fine-adjustment Mode"

 is displayed

(b)

, release

the display mode switch.

NOTE

• When the engine is not setting at the idling position or the

parking brake is not engaged. "HST Fine-adjustment
Mode" display (b) does not change.

• When "Out of Setting Position ERROR No. ** (71, 72 or 73)"

is displayed (k), refer to the below chart.

9.

"Hold button for 3s more"

 is displayed

(c)

.

Hold down the display mode switch for more than 3 seconds.

10.

"Step-01"

 is displayed

(d)

.

Keep the HST pedal at the

"Full forward"

 position.

11. Wait until

"Step-02"

 is displayed

(e)

. Then proceed to the next

step.

NOTE

• When "Out of Setting Position ERROR No. ** (72 or 73)" is

displayed (l), refer to the below chart.

12.

"Hold button for 3s more"

  is  displayed

(f)

  :  Hold  down  the

display mode switch for more than 3 seconds.

13.

"Step-03"

 is displayed

(g)

 : Follow the procedure as follow.

Keep the HST pedal at the

"Full reverse"

 position.

14. Wait  until

"Step-04"

  is  displayed.  Then  proceed  to  the  next

step.

NOTE

• When ''Out of Setting Position ERROR No.** (72 or 73)'' is

displayed, refers to the below

(To be continued)

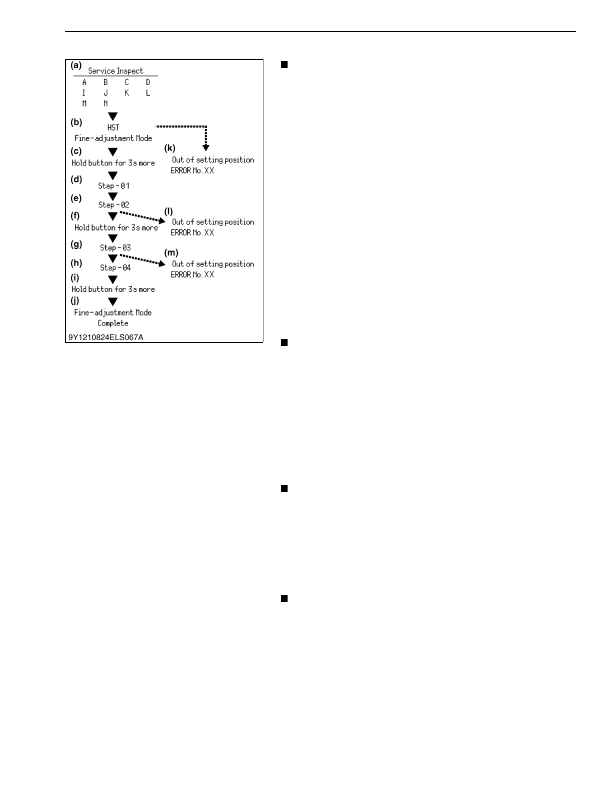

(a) Mode Selection Display
(b) Information Display
(c) Setting Display-1
(d) Adjusting Display-1
(e) Setting Display-2
(f)

Adjusting Display-2

(g) Setting Display-3

(h) Setting Display-4
(i)

Adjusting Display-3

(j)

Correct Preserving Display

(k) Error Display-1
(l)

Error Display-2

(m) Error Display-3

KiSC issued 03, 2016 A
