TRANSMISSION

L3560, L4060, L4760, L5060, L5460, L6060, WSM

3-S98

(5) GST Valve Assembly

NOTE

• The GST valve has been precisely machined and assembled.

It is advisable not to disassemble it. If unavoidably necessary to do it, take the following precautions.

1. Tighten up the screws and nuts to their specified torques.

2. Be sure to clean the disassembled parts and dry them up with compressed air.

3. Do not wear any gloves other than rubber ones not use waste cloth. This is important for keeping the parts clean

and free from rust.

4. Be careful not to drop the parts on the floor or workbench. Check any part, if dropped, for hit mark, scratch and

burr.

5. Be sure to use a rubber or plastic hammer for reassembling.

6. Do not use a wire brush nor polish any part with sandpaper.

7. Apply super UDT oil to the O-rings and oil seals before reassembling. Do not use any metal-cleaning liquid.

9Y1210824TRS0082US0

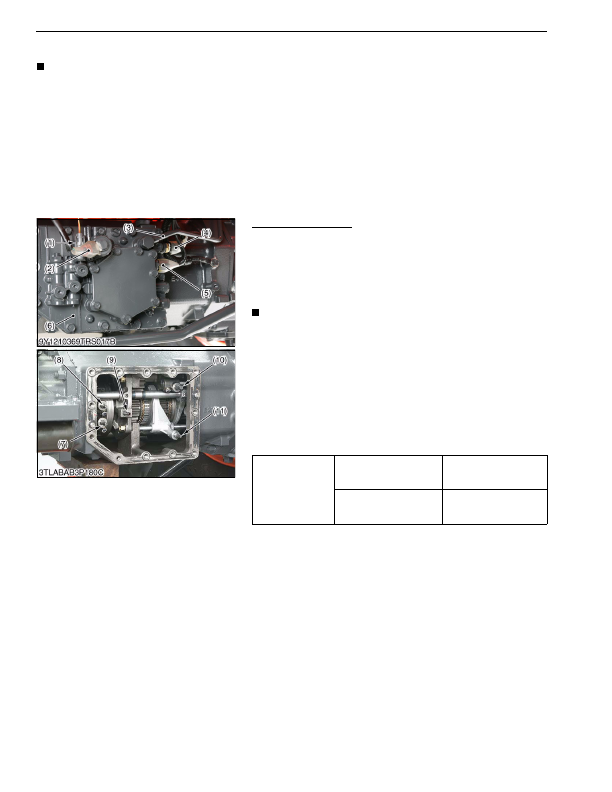

GST Valve Assembly

1. Remove the GST valve cover.

2. Disconnect  the  pressure  switch  connector  (1),  proportional

reducing  valve  connector  (2)  solenoid  connector  (4)  and  oil

temperature sensor connector (5).

3. Disconnect the GST delivery pipe (3).

4. Remove the GST valve assembly (6) with using two jack bolts.

NOTE

• Do not fall down the shift pin while assembling.

(When reassembling)

• Place the 1-2 shift pin (7) and the 3-4 shift pin (8) at

neutral

position, main range shift pin (10) at

L

 position (forward) and

sub-range pin (11) at

Hi

 position (rearward), and then assemble

the GST valve.

• Be sure to match the each shift pin and shift piston.

• Install the GST valve assembly (6) by hand, and then tighten the

screws. Do not use the hummer.

• Apply liquid gasket (Three Bond 1208C or equivalent) to joint

face of the GST valve assembly.

9Y1210824TRS0083US0

Tightening torque

GST valve assembly

mounting screw

43 to 48 N·m

4.3 to 4.9 kgf·m

32 to 35 lbf·ft

Joint bolt for GST delivery

pipe to GST valve

35 to 39 N·m

3.5 to 4.0 kgf·m

26 to 28 lbf·ft

(1) Pressure Switch Connector

(2) Proportional Reducing Valve

Connector

(3) GST Delivery Pipe

(4) Oil Temperature Sensor Connector

(5) Solenoid Valve Connector

(6) GST Valve Assembly

(7) 1-2 Shift Pin

(8) 3-4 Shift Pin

(9) Pipe

(10) Main Range Shift Pin

(11) Sub-range Shift Pin

KiSC issued 03, 2016 A
