TRANSMISSION

L3560, L4060, L4760, L5060, L5460, L6060, WSM

3-S107

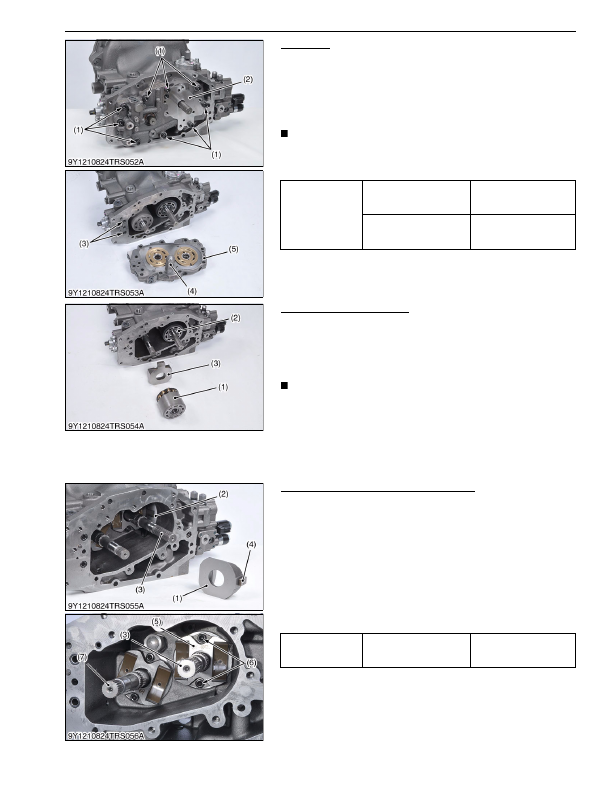

Port Block

1. Remove the port block mounting hex. socket head screws (1).

2. Pull and remove the port block (2) from the HST housing.

(When reassembling)

• Install  port  block  with  O-rings  (3),  valve  plates  and  gasket  in

place.

• Replace the gasket (5) with a new one.

NOTE

• Valve plates may stick to the port block but they are not

fixed. Be careful not to drop them.
And these valve plates are not interchangeable.

9Y1210824TRS0104US0

Cylinder Block Assemblies

1. Remove  both  motor  and  pump  cylinder  block  (1),  (2)  with

pistons.

2. Remove the motor swashplate (3).

(When reassembling)

• Apply clean hydrostatic transmission oil to cylinder blocks.

NOTE

• Be careful not to damage the surface of cylinder blocks and

pistons.

• Do not interchange pistons between pump and motor

cylinder block.

9Y1210824TRS0105US0

Swashplate, Pump Shaft and Motor Shaft

1. Remove the swashplate (1).

2. Remove the cradle bearing bracket mounting hex. socket head

screws (6).

3. Tap the pump shaft (3) with a plastic hammer slightly to slide out

it with cradle bearing bracket (5) to the rear side.

4. Pull out the motor shaft (7).

(When reassembling)

• Place the swashplate (1) into the housing, align the slot guide

(4) of swashplate and groove (2) of servo piston.

• Apply clean transmission oil to the surface of swashplate and

cradle bearing.

9Y1210824TRS0106US0

Tightening torque

Port block mounting hex.

socket head screw

103 to 118 N·m

10.5 to 12.5 kgf·m

76.0 to 87.0 lbf·ft

Piston H (5)

59 to 78 N·m

6.1 to 7.9 kgf·m

44 to 57 lbf·ft

(1) Head Screw

(2) Port Block

(3) O-ring

(4) Piston H

(5) Gasket

(1) Motor Cylinder Block

(2) Pump Cylinder Block

(3) Motor Swashplate

Tightening torque

Cradle bearing bracket

mounting hex. socket head

screw

61 to 71 N·m

6.3 to 7.2 kgf·m

45 to 52 lbf·ft

(1) Swashplate

(2) Groove

(3) Pump Shaft

(4) Slot Guide

(5) Cradle Bearing Bracket

(6) Hex. Socket Head Screw

(7) Motor Shaft
