TRANSMISSION

L3560, L4060, L4760, L5060, L5460, L6060, WSM

3-S110

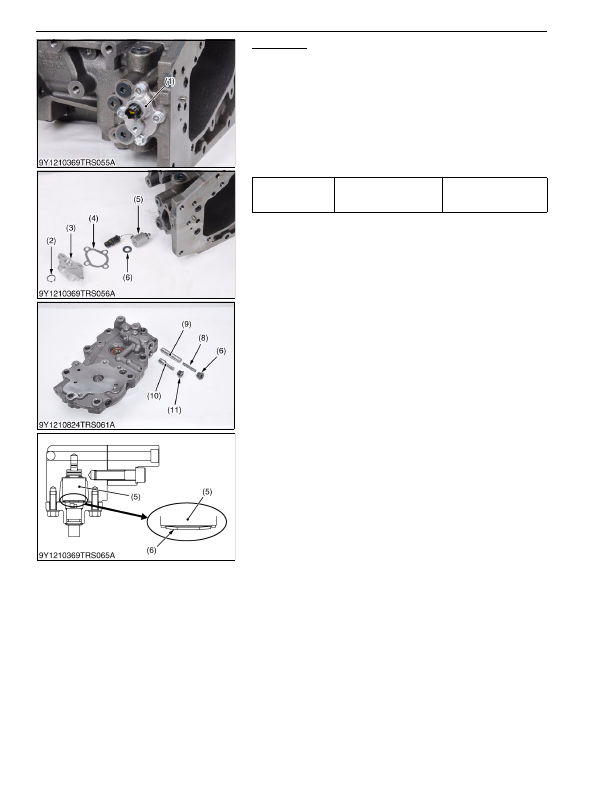

Hi-Lo Valve

1. Remove the Hi-Lo solenoid valve assembly (1).

2. Remove the external snap ring (2).

3. Remove the Hi-Lo solenoid (5) with connector.

4. Remove the hex. socket head screw (7) and remove the spring

(8) and Hi-Lo spool (9).

5. Remove  the  hex.  socket  head  screw  (11)  and  remove  the

pressure selector (10).

(When reassembling)

• Be sure to install direction of the belleville spring (6).

• Replace the gasket (4) with a new one.

9Y1210824TRS0109US0

Tightening torque

Hi-Lo solenoid valve

assembly mounting hex.

socket head screw

24 to 28 N·m

2.5 to 2.8 kgf·m

18 to 20 lbf·ft

(1) Hi-Lo Solenoid Valve Assembly

(2) External Snap Ring

(3) Cover

(4) Gasket

(5) Hi-Lo Solenoid

(6) Belleville Spring

(7) Hex. Socket Head Screw

(8) Spring

(9) Hi-Lo Spool

(10) Pressure Selector

(11) Hex. Socket Head Screw
