Shaft Case, Input Shaft, Motor Shaft and Gear- Page 428

TRANSMISSION

L3560, L4060, L4760, L5060, L5460, L6060, WSM

3-S109

Shaft Case, Input Shaft, Motor Shaft and Gear

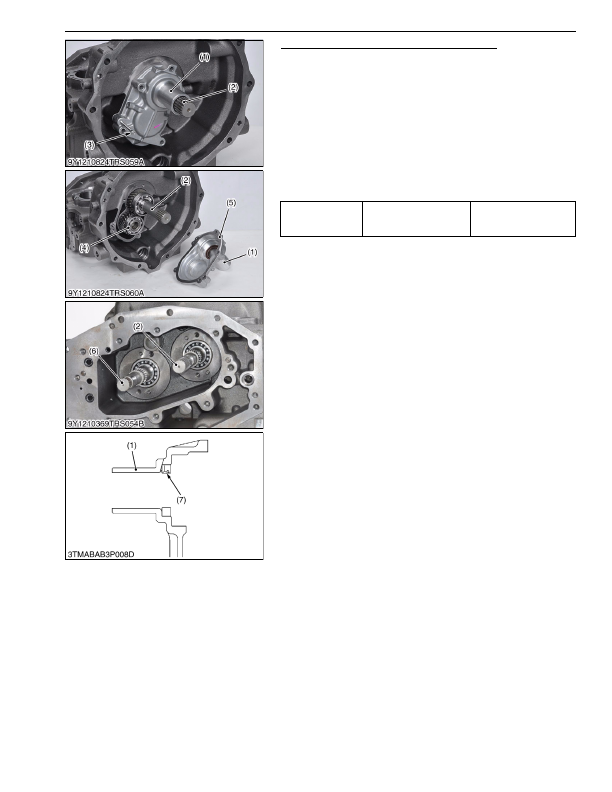

1. Remove the shaft case mounting screws.

2. Screw down the M6 jack bolt (3) into the shaft case (1) and pull

it out.

3. Remove the shaft case (1).

4. Remove the 22T (23T, 26T) gear shaft (2).

5. Remove the 28T (27T, 24T) gear (4).

(When reassembling)

• Be sure to install the gasket (5).

(When replacing oil seal in shaft case)

• Install the oil seal (7) as shown in the figure, noting its direction.

• Apply grease to the oil seal (7).

• Replace the gasket (5) with a new one.

9Y1210824TRS0108US0

Tightening torque

Shaft case mounting bolt

24 to 28 N·m

2.5 to 2.8 kgf·m

18 to 20 lbf·ft

(1) Shaft Case

(2) 22T Gear Shaft (L3560)

23T Gear Shaft (L4060, L4760)

26T Gear Shaft (L5460, L6060)

(3) M6 Jack Bolt

(4) 28T Gear (L3560)

27T Gear (L4060, L4760)

24T Gear (L5460, L6060)

(5) Gasket

(6) Motor Shaft

(7) Oil Seal
