Shuttle Shift Gears- Page 407

TRANSMISSION

L3560, L4060, L4760, L5060, L5460, L6060, WSM

3-S88

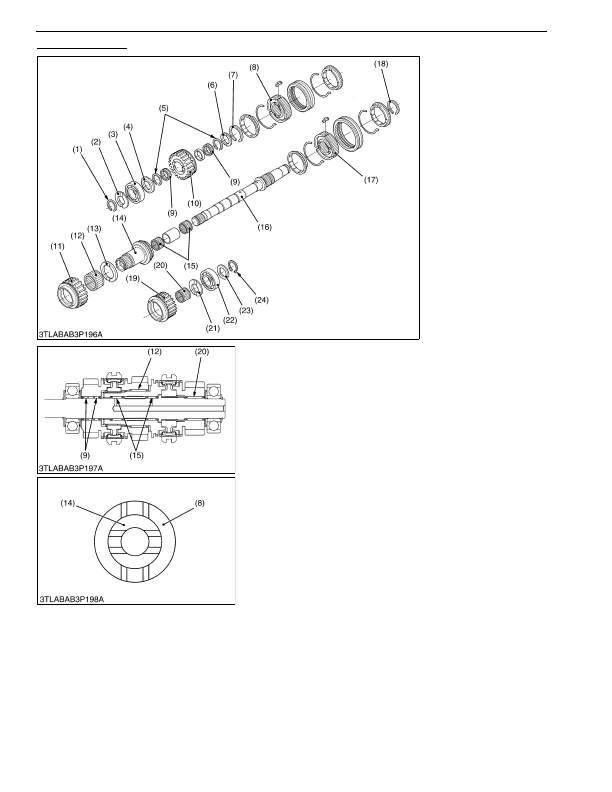

Shuttle Shift Gears

1. Remove the external snap ring (1) and thrust collar (2).

2. Remove the bearing (3) and remove the thrust collar (4), 20T

gear (10) and synchronizer ring.

3. Remove the external snap ring (7) and remove the hub (8) with

shifter, synchronizer ring and 22T gear (11).

4. Remove  the  external  snap  rings  (5)  and  remove  the  needle

bearings, thrust collars (6), (13) and shuttle forward shaft (14).

5. Remove the external snap ring (24) and collar (23) and remove

the  bearing  (22),  thrust  collar  (21),  18T  gear  (19)  and

synchronizer rings.

6. Remove the external snap ring (18) and remove the hub (17)

with shifter and synchronizer rings.

(When reassembling)

• Direct the groove side of the thrust collars (4), (21) to the gear

side.

• Reinstall  the  synchronizer  keys  in  the  key  grooves  of  the

synchronizer rings.

• Direct the groove side of the hub (8) and shuttle forward shaft

(14) as shown in figure.

• Apply enough transmission fluid to the needle bearings (9), (12),

(15), (20).

9Y1210824TRS0068US0

(1) External Snap Ring

(2) Thrust Collar

(3) Bearing

(4) Thrust Collar

(5) External Snap Ring

(6) Thrust Collar

(7) External Snap Ring

(8) Hub

(9) Needle Bearing

(10) 20T Gear

(11) 22T Gear

(12) Needle Bearing

(13) Thrust Collar

(14) Shuttle Forward Shaft

(15) Needle Bearing

(16) Shuttle Shaft

(17) Hub

(18) External Snap Ring

(19) 18T Gear

(20) Needle Bearing

(21) Thrust Collar

(22) Bearing

(23) Collar

(24) External Snap Ring

KiSC issued 03, 2016 A
