ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-M23

H-DS (Hydro Dual Speed) Lever : For HST

The  H-DS  lever  (1)  is  located  on  the  left  of  the

steering.

When  the  H-DS  lever  (1)  is  operated,  signals  are

sent to the ECU.

When the H-DS lever (1) is pulled up, the HST motor

is changed to the

"Hi"

 side.

When the H-DS lever (1) is pushed down, the HST

motor is changed to the

"Lo"

 side. When the HST motor

is set to the

"Lo"

 side by means of the H-DS lever (1), it

is not automatically changed to the

"Hi"

 side even if the

HST mode is set to the automatic transmission mode.

9Y1210824ELM0029US0

(4) Sensors

Fuel Level Sensor

This sensor (1) is designed to detect the fuel level in

the  fuel  tank.  It  detects  the  position  of  the  float  that

moves  according  to  the  quantity  of  fuel  through  the

variation in resistance of the variable resistor in order to

indicate the fuel level on the electrical instrument panel.

When the fuel has got shorter than approx. 6 L (1.5

U.S.gals) or so, the fuel level indicator and the message

appears on the electrical instrument panel.

9Y1210824ELM0030US0

Coolant Temperature Sensor

This sensor (1) is designed to detect the temperature

of  coolant.  It  employs  a  thermistor,  and  detects  the

variation in resistance due to a change in temperature to

indicate  the  temperature  on  the  electrical  instrument

panel. It also sends a signal to light up the alarm lamp in

case of overheat, and indicate an alert message.

9Y1210824ELM0031US0

Traveling Speed Sensor

This sensor (1) is mounted at the right bottom of the

transmission case, and generates pulses proportional to

the  rotating  speed  and  the  number  of  teeth  of  the

front-wheel drive gear on the PTO drive shaft. The speed

of  the  tractor  is  calculated  by  means  of  using  the

frequency  of  the  pulse  and  the  operational  coefficient

preset for the model and tire size in question.

9Y1210824ELM0032US0

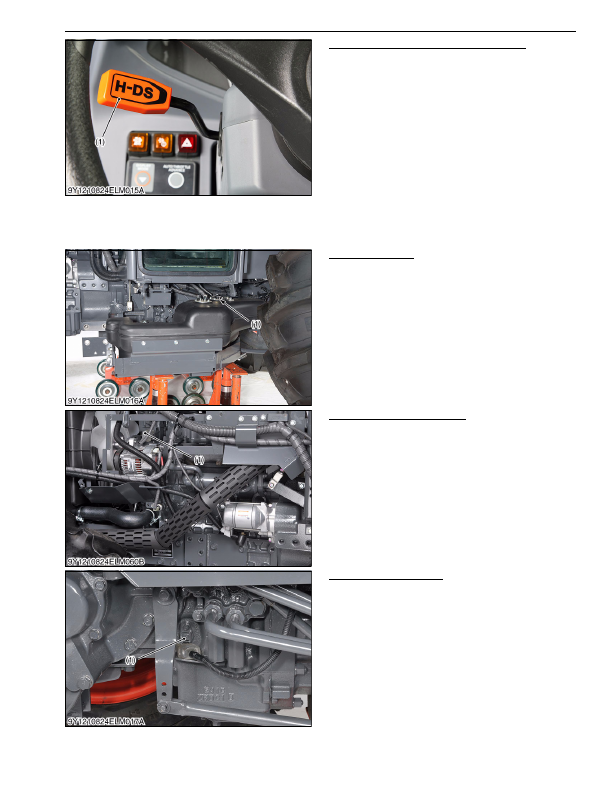

(1) H-DS (Hydro Dual Speed)

Lever

(1) Fuel Level Sensor

(1) Coolant Temperature Sensor

(1) Traveling Speed Sensor
