TRANSMISSION

L3560, L4060, L4760, L5060, L5460, L6060, WSM

3-S65

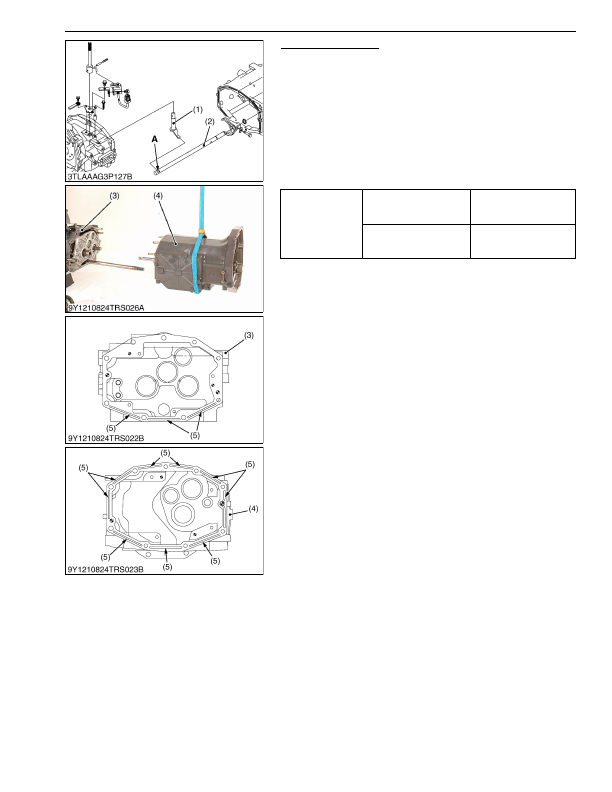

Separating Mid Case

1. Lift up the shuttle shift arm (1).

2. Separate  the  mid  case  (4)  from  the  clutch  housing  (3)  after

removing their mounting screws.

(When reassembling)

• Apply liquid gasket (Three Bond 1208C or equivalent) to joint

face of clutch housing (3) and mid case (4).

• When reassembling the shuttle shift arm (1) to the shuttle fork

rod (2), be sure to install it to the groove

"A"

.

• Make sure to apply liquid gasket to elongated grooves (5) on the

mid  case  face  and  to  those  on  the  lower  side  of  the  clutch

housing face.

9Y1210824TRS0022US0

Tightening torque

Clutch housing and mid

case mounting screw

78 to 90 N·m

7.9 to 9.2 kgf·m

58 to 66 lbf·ft

Clutch housing and mid

case mounting nut

103 to 117 N·m

10.5 to 12.0 kgf·m

76.0 to 86.7 lbf·ft

(1) Shuttle Shift Arm

(2) Shuttle Fork Rod

(3) Clutch Housing

(4) Mid Case

(5) Elongated Groove

A: Fork Rod Groove

KiSC issued 03, 2016 A
